개요

• 미소선 또는 면은 요소생성시 주된 오류원인이 됩니다. 복잡한 기하형상을 모델링하는 과정에서 분할, 공유면생성등의 작업을 반복하다보면 의도하지 않은 미소면이 생성될 수 있습니다.

• 요소는 기하형상의 분할점을 기본으로 입력된 크기에 의해 선형보간하며 생성되는데, 이 때 요소를 생성할 수 없는 미소한 선, 또는 면은 인접형상과 합치거나 삭제후 재생성 하는등 수정과정을 거쳐야 합니다. 이러한 미소선, 면을 입력된 크기 기준으로 탐색하고, 삭제 또는 병합하기 위한 기능입니다.

• 면/선 삭제는 생성된 면과 선에 대해서만 기능을 수행하며, 수동삭제는 솔리드의 하위형상으로 면/선을 탐색하고 수정할 수 있습니다.

방법

수동삭제

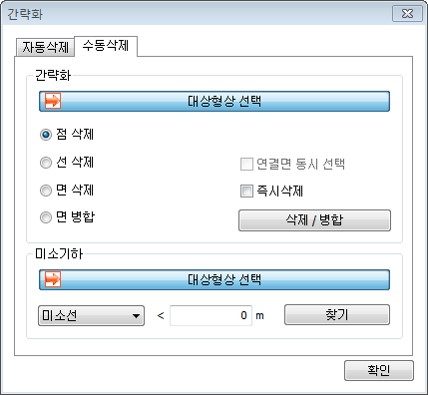

• 특정 하위 요소를 선택하여 삭제합니다. 선택한 후에 삭제/병합 버튼을 클릭하여 삭제할 수 있으며, [즉시 삭제] 옵션을 체크하면 선택하는 즉시 삭제됩니다.

  • 점삭제 : 점을 없애는 방법으로 모델을 간략화 합니다. 선택한 점에 연결된 엣지 중 가장 짧은 엣지를 선택하여 함께 없앱니다.



  • 선삭제 : 선을 없애는 방법으로 모델을 간략화 합니다. 선과 점이 동시에 사라집니다.



  • 면삭제 : 선택한 면을 삭제합니다.



  • 면 병합 : 면 사이의 엣지를 선택하여 면을 병합합니다.



  • 미소기하 : 작은 요소를 검색합니다. 검색대상은 [미소선], [미소면], [조각면], [쐐기] 가 있습니다.

• 솔리드의 하위형상을 삭제하면서 옆 형상을 늘려 자동으로 맞추는 방식으로, 예를 들어 솔리드의 작은 구멍을 삭제하면, 자동으로 구멍이 메워진 솔리드가 생성됩니다. 한 솔리드의 일부 면(하위형상)만 선택된 경우 삭제시 솔리드 형상을 유지할 수 없기 때문에 자동 삭제되지 않습니다. 이경우 해당 솔리드를 면으로 분해하여 수정하는 과정을 거쳐야 합니다.
