스케일 Home > GTS NX > 형상 > 이동,복사 > 스케일

개요

• 형상을 중심점 기준으로 확대 또는 축소 합니다. 형상의 타입에 관계 없이 작업을 수행할 수 있고 [복사] 옵션을 사용하여 원본 형상은 그대로 남기고 복사본만을 작업할 수도 있습니다.

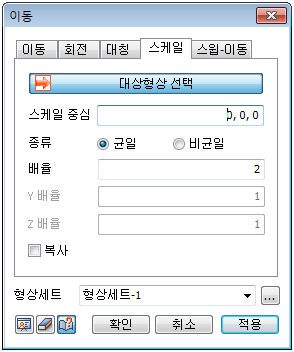

방법

• 스케일 작업을 수행할 형상을 선택하고, 스케일의 기준점 좌표를 입력하여 대상형상의 크기를 줄이거나 늘립니다.

• 스케일 방식은 [균일], [비균일] 이 있습니다.

  • [균일] : 모든 축이 동일한 배율만큼 축척 됩니다.

  • [비균일] : 각 축 방향 (전체좌표계 기준)마다 다른 배율을 사용하여 스케일 할 수 있습니다.

형상세트

• 스케일 명령을 사용하여 생성한 기하형상을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.
