원호가상활동면 Home > GTS NX > 정적 사면 해석 > 경계조건 > 원호가상활동면

개요

• 원호형태의 가상활동면을 정의합니다. 가상활동면은 사면안정해석(SAM)에서 사용되는 경계조건입니다. 사면안정해석(SAM)은 2차원 해석에서 수행이 가능하므로, 가상활동면이 해석설정이 2차원모델로 되어있는 경우에만 설정하실 수 있습니다.

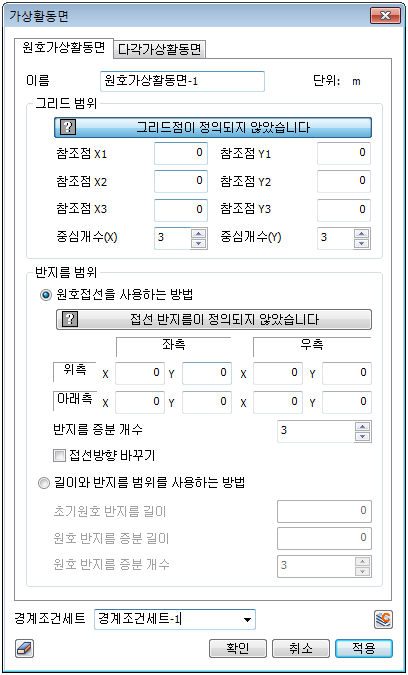

방법

• 직접 화면상에 접선이 위치하는 사각형의 영역을 범원호의 중심점이 위치하는 그리드점과 원호의 접선이 위치하는 반지름을 이용하여 가상파괴원호의 활동면을 정의합니다.

• 원호의 중심이 위치할 수 있는 사각형의 그리드영역을 세 지점(참조점 x, y)으로 지정합니다.

• 중심개수 x, y는 그리드 영역을 나누는 개수를 의미합니다.

• 예를 들어 중심개수를 5, 4로 각각 입력하는 경우 5x4=20개의 원호중심점이 생성됩니다.

• 원호의 접선이 위치하는 반지름은 [원호접선을 사용하는 방법], [길이와 반지름 범위를 사용하는 방법]으로 설정하실 수 있습니다.

원호접선을 사용하는 방법

• 직접 화면상에 접선이 위치하는 사각형의 영역을 범위그리기로 지정합니다. 반지름 증분개수는 사각형 영역을 해당 개수로 분할하는 것을 의미하며, 접선방향 바꾸기를 통해 원호반지름 영역의 접선방향(보라색)의 방향을 바꿀 수 있습니다.

길이와 반지름 범위를 사용하는 방법

• 초기 원호 반지름 길이, 원호 반지름 증분길이, 원호 반지름 증분개수를 직접 입력하는 방식입니다.

경계조건세트

• 설정한 구속조건을 원하는 경계조건 세트에 등록합니다. 이 때 사용자가 원하는 대로 경계조건 세트의 이름을 지정할 수 있습니다.
