결과추출 Home > GTS NX > 결과분석 > 고급기능 > 결과추출

개요

• 해석결과로부터 사용자가 원하는 데이터를 추출합니다.

방법

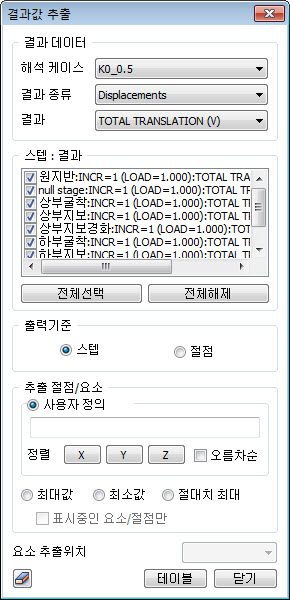

• 결과추출 대상 해석조건과 결과종류를 선택하고, 결과를 지정합니다.

• 결과종류는 해석모델설정(2D/3D), 재료특성(Plain Strain, Plate, Solid 등)에 따라 달라집니다.

스텝 : 결과

• 결과에서는 결과값을 추출할 스텝을 지정합니다. 리스트에 나열되는 모든 스텝을 선택하고자 하는 경우 [전체선택] 버튼을 클릭합니다. 선택 상태를 모두 해제하고자 하는 경우, [전체해제] 버튼을 클릭합니다.

• 출력기준은 [스텝]과 [node/요소] 방식이 있습니다.

• [스텝]의 경우 추출한 결과값을 값이 소속된 스텝 순으로 정렬하여 테이블에 표시하며, [node/요소]은 추출한 결과값이 절점결과인 경우 절점의 좌표, 요소 결과인 경우에는 요소의 무게 중점 지점의 좌표 기준으로 정렬하여 테이블에 표시합니다.

• 결과값을 추출하는 node/요소의 경우 사용자가 직접 추출할 node/요소의 ID번호를 입력하거나 화면상에서 선택하여 입력할 수도 있으며, 최대/최소/절대치 최소값만 추출할 수도 있습니다. 엑티브된 node/요소를 체크하는 경우 화면상에 표시되는 node/요소 내에서의 최대/최소값을 추출합니다.

• 요소추출위치는 1D 요소인 경우 결과값을 추출할 위치를 직접 지정할 수 있습니다.
