개요

• 응답스펙트럼, 시간이력해석 등 동적 해석을 수행할 때 미리 정의된 정(적)하중을 질량으로 치환하여 해석에 반영할 수 있습니다.

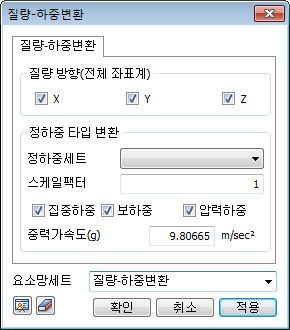

방법

질량방향(전체좌표계)

• 치환한 질량을 고려할 방향성분을 지정합니다. 지진효과를 고려한 해석(응답스펙트럼해석, 지진데이터를 이용한 시간이력해석)을 수행할 경우에는 횡방향 거동에 미치는 영향이 주로 고려되기 때문에 수직방향의 질량성분은 일반적으로 무시한 X, Y로 선택하는 것이 일반적 입니다. 하지만, 항타 및 바닥판 진동해석과 같은 경우에는 중력방향이 진동모드의 주 모드를 형성하기 때문에 방향은 Z를 선택합니다. 이와 같이 질량을 고려할 방향을 해석타입과 목적에 맞게 설정합니다.

정하중 타입 변환

• 질량으로 치환하기 위한 정하중세트를 선택하고, 선택된 정하중세트에서 집중하중, 보하중, 압력하중 정보를 선택하여 치환합니다. 하중을 질량으로 치환할 때 곱해지는 증감계수로 Scale Factor를 고려할 수 있고, 질량으로 치환할 때 적용되는 중력가속도 값을 정의합니다.
