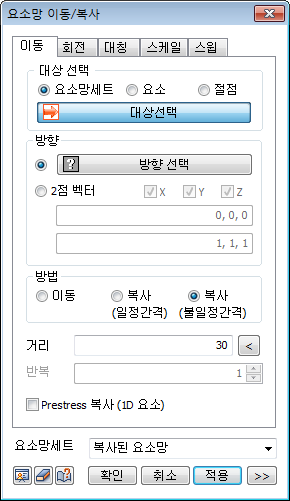

개요

• 절점, 요소, 요소망세트를 평행이동 및 복사 합니다. 요소 위치를 이동하거나 동일한 요소를 정해진 간격에 따라 반복 생성할 경우 유용합니다.

방법

• 이동(또는 복사)할 절점, 요소 및 요소망세트를 선택 하고 방향을 정의합니다.

방향

• 이동/복사 방향을 전체좌표계 기준으로 선택하거나, 임의 두 점을 연결하는 벡터방향으로 설정할 수 있습니다. 2점 벡터 기능에서는 특정 좌표축을 선택(선택해제)하여 시작점과 끝점으로 정의되는 벡터성분 중 원하는 방향성분에 대해서만 적용할 수 있습니다.

방법

• 선택된 요소의 위치를 이동시키거나, 일정한 간격 혹은 임의 지정된 일정하지 않은 간격으로 복사하며 이동시킬 수 있습니다.

이동

• 이동할 거리를 직접 입력하거나, 2점 벡터 기능을 사용할 경우, 시작점과 끝점 기준으로 실제 이동될 거리를 자동 계산합니다.

• ( )버튼을 선택하면 자동계산 된 거리를 확인할 수 있습니다.

복사(일정간격)

• 복사할 거리와 반복횟수를 설정합니다. 음수를 입력할 경우 설정된 방향의 반대방향으로 복사합니다.

복사(불일정간격)

• 거리를 콤마(,) 를 사용하여 나열하거나, 연속해서 반복되는 이동(복사)거리는 횟수@거리를 사용해서 나타냅니다.

• 예를 들어, 10@3 으로 입력할 경우 3의 거리로 10개의 요소를 연속적으로 생성하며, 2,3,4 로 입력할 경우, 총 3개의 요소를 각각 2,3 그리고 4의 거리만큼 이동/복사 하며 요소를 생성합니다.

Prestress 복사(1D 요소)

• 1D 요소를 모델링하고, Prestress(하중)가 입력된 경우 해당 요소망세트를 복사할 때 등록된 하중 정보도 함께 복사합니다.
