개요

• 발열하중은 고체 내부에서 발생하는 열량을 모형화하기 위한 것으로, 단위체적에 대한 단위시간의 에너지로 정의합니다.

방법

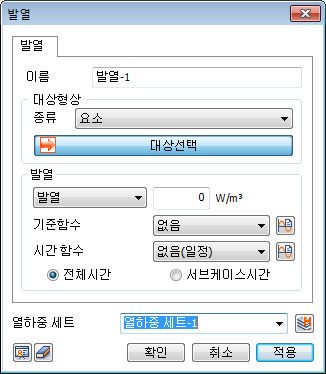

• 고체 내부에서 발생하는 열량을 모사하기 위해 사용되는 기능으로, 단위부피당 발열률을 입력함으로써 요소내부의 발열에 의한 효과를 얻을 수 있습니다. 구조물의 부피가 크면 클수록 발열량은 증가하게 되며, 구조해석에서의 자중과 비슷한 역할을 합니다. 시간에 따른 함수도 적용가능합니다.

시간함수

• 시간함수의 경우 전체시간 또는 서브케이스시간을 선택할 수 있습니다. 전체시간의 경우 모델 전체시간을 고려하여 시간함수를 입력하는 방식이며, 서브케이스시간의 경우 해당 시공단계에서의 시간을 고려하여 시간함수를 입력하는 방식입니다.
