대칭 Home > GTS NX > 요소망 > 이동,복사 > 대칭

개요

• 절점, 요소, 요소망세트를 대칭이동 및 복사 합니다. 단면형상이 대칭일 경우 반쪽만 모델링 하고 대칭(복사) 기능을 통해 간단히 전체단면을 모델링 할 수 있습니다.

방법

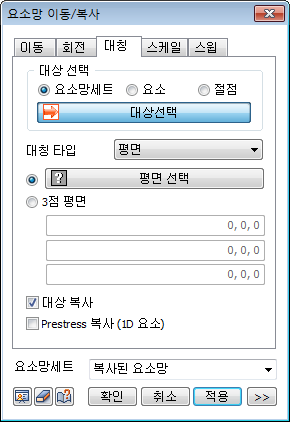

• 대칭 이동/복사 할 절점, 요소 또는 요소망세트를 선택 하고 대칭타입을 설정합니다. 대칭타입은 대칭기준으로 점, 축, 평면 타입이 있습니다. 대상복사 옵션을 통해 대칭이동 및 복사를 동시에 수행할 수 있습니다.

  점 대칭	축 대칭	평면 대칭

대칭타입

• 점 : 대칭기준이 되는 점을 직접 선택하거나, 좌표를 입력할 수 있습니다.

• 축 : 대칭축을 전체좌표계에서 선택하거나, 시작점 과 끝점을 연결하는 임의 벡터축을 정의할 수 있습니다.

• 평면 : 대칭기준이 되는 평면을 선택하거나, 3점을 지나는 임의 평면을 정의할 수 있습니다.

Prestress 복사(1D 요소)

• 1D 요소를 모델링하고, Prestress(하중)가 입력된 경우 해당 요소망세트를 복사할 때 등록된 하중 정보도 함께 복사합니다.

NOTE

• 대칭이동작업으로 요소를 생성한 경우 생성된 요소의 요소좌표는 원본요소와는 반대 방향이 됩니다.

• 예를 들어 2D 요소의 경우 축이나 점에 대해 대칭이동을 하면 생성되는 요소들의 법선 방향이 뒤집히고, 해석 수행시 에러가 발생하므로, 요소 > 파라미터 변경에서 요소좌표계를 한 방향으로 정렬시켜야 합니다.
