강제온도 Home > GTS NX > 열해석 > 하중 > 대류

개요

• 모델에 일정한 알려진 온도를 부가하기 위해 사용되는 기능입니다. 구조해석에서의 강제변위와 마찬가지로 온도조건이 부가된 절점의 온도 자유도는 전체 자유도에서 소거되며, 하중 벡터에 영향을 줍니다.

방법

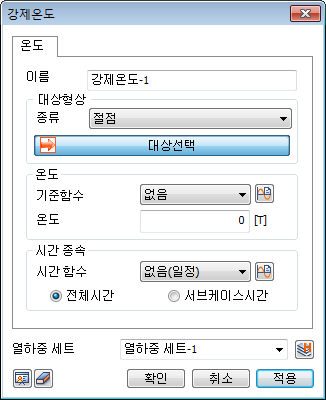

• 강제온도는 모델의 원하는 부분(점, 선, 면, 절점)에 고정온도를 입력할 수 있습니다. 고정온도는 열전달해석의 경계조건 역할을 하게 되며, 고정온도가 지정된 부분은 항상 입력된 온도를 유지하게 됩니다.

• 구조해석에서의 구속조건과 유사한 역할을 하며, 시간에 따른 함수도 적용가능합니다.

시간함수

• 시간함수의 경우 전체시간 또는 서브케이스시간을 선택할 수 있습니다. 전체시간의 경우 모델 전체시간을 고려하여 시간함수를 입력하는 방식이며, 서브케이스시간의 경우 해당 시공단계에서의 시간을 고려하여 시간함수를 입력하는 방식입니다.
