변형형상 Home > GTS NX > 결과분석 > 일반 > 변형형상

개요

• 결과의 그래픽 표현에서 선택된 변형형상을 기준으로 그래픽 처리에 관한 부분을 지정해 줍니다.

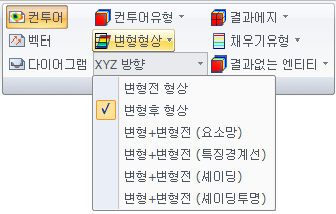

방법

변형전 형상	변형후 형상

변형+변형전(요소망)	변형+변형전(특징경계선)

변형+변형전(쉐이딩)

변형전 형상

• 변형형상을 그리지 않습니다. 즉 변형전의 원래 형상에 그래픽을 표현합니다.

변형후 형상

• 변형형상을 출력합니다.

변형+변형전(요소망)

• 변형형상과 변형전 형상(요소망 형태로 표시)을 동시에 출력합니다.

변형+변형전(특징경계선)

• 변형형상과 변형전 형상(특징 경계선으로 표시)을 동시에 출력합니다.

변형+변형전(쉐이딩)

• 변형형상과 변형전 형상을(기하형상 색으로 표시) 동시에 출력합니다.

변형+변형전(쉐이딩투명)

• 변형형상과 변형전 형상(기하형상 색을 투명상태로 표시) 을 동시에 출력합니다.

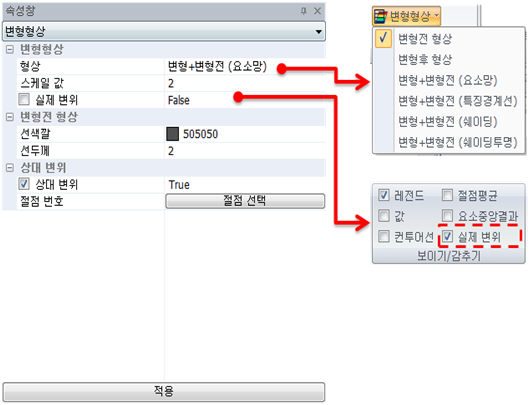

변형형상 속성

• 변형 형상의 그래픽 처리에 대한 상세항목을 지정합니다.

변형형상

• 형상 : 결과의 그래픽 표현에서 선택된 변형형상을 기준으로 표현해 줍니다.

• 스케일 값 : 변형 형상을 화면상에 표시하는 과정에서 사용하는 스케일 비율을 입력합니다.

• 실제변위

  • [Checked] : 실제 변위를 표현합니다.

  • [UnChecked] :  변형 형상을 식별하기에 용이하도록 프로그램이 임의로 변위를 스케일하여 표현합니다.

• (최대변위를 전체모델의 1/20 크기로 스케일)

변형전 형상

• 변형후 형상과 변형전 형상을 동시에 화면상 표시할 방법을 지정합니다. 변형+변형전(요소망), 변형+변형전(특징에지)로 표현할 때 적용됩니다.

  • 선색깔 : 변형전 형상을 표현하는 선 색상을 지정합니다.

  • 선두께 : 변형전 형상을 표현하는 선 두께를 지정합니다

상대변위

• 상대변위 : 절점번호에서 선택한 절점에 대한 상대 변위로 표현합니다.

• 절점번호 : 상대 변위의 기준점을 선택합니다.

NOTE : 상대변위 활용

• 상대변위를 검토하고자 하는 기준을 선택하여 변위 형상을 검토 할수 있습니다.

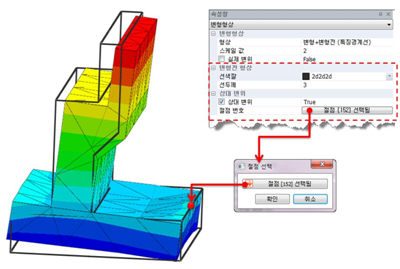

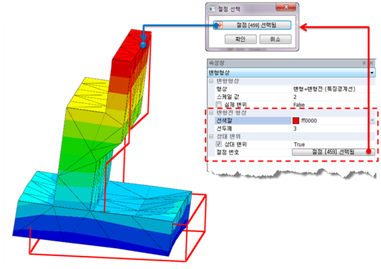

  기초저판(절점152) 기준 상대변위 표시	기초상부(절점459) 기준 상대변위 표시

  상대변위 적용안함	절점번호 459 기준 상대변위	절점번호 152 기준 상대변위
