형상수정

개요

• 비정형 기하형상을 자동으로 개선하고 정형화합니다.

방법

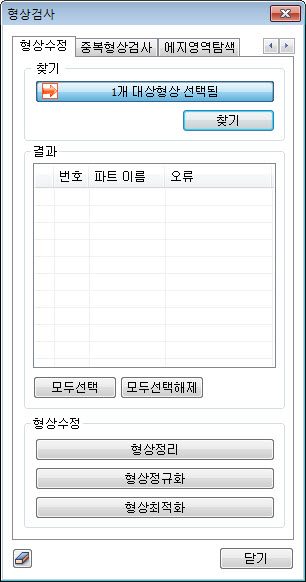

• [형상정리], [형상정규화], [형상최적화] 중에서 선택하여 오류를 검색할 수 있으며, 형상수정 기능으로 수정할 수 있습니다.

형상정리

• 유효한 솔리드를 만들도록 시도하는 기능입니다. 주로 토폴로지(위상) 관점에서의 유효하지 않은 형태를 올바로 하는 작업으로, 다음과 같은 문제에 대해서 분석하고 해결하려고 시도하게 됩니다.

  면의 방향이 잘못된 경우
  꼬여있는 형상
  :---:
  엣지 또는 점의 위치가 누락된 경우
  :---:

형상 정규화

• 주로 복잡하고 비 정규적인 기하형상을 정규화하고 간략하게 표현함으로써, 더 안정적인 기하형상으로 수정할 수 있도록 도와주는 기능입니다.

  √   B-Spline surface(임의곡면) ⇒ plane, cylinder, sphere, cone and torous (정규화된 곡면)

  √   B-Spline curve(임의곡선)) ⇒ line. circle and ellipse (정규화된 곡선)

  √   Irregular shape(비정형형상) ⇒ normalized and primitive shape (정규화된 형상)

형상 최적화

• 모델링 작업에 대해서 향상된 성능과 안정성을 보장하기 위해, 토폴로지와 기하형상을 함께 수정합니다.

NOTE

• 요소망 생성이 실패하는 경우 기하형상 자동수정을 사용하여 기하형상을 수정할 수 있습니다.

• 형상정리⇒ 형상정규화 ⇒ 형상최적화 순으로 형상을 수정해 보시기를 권해드립니다.
