개요

• 절점, 요소, 요소망세트를 회전축을 기준으로 회전시키며 이동 및 복사 합니다. 일정한 각도를 이루는 요소망을 연속적으로 생성할 때 유용합니다.

방법

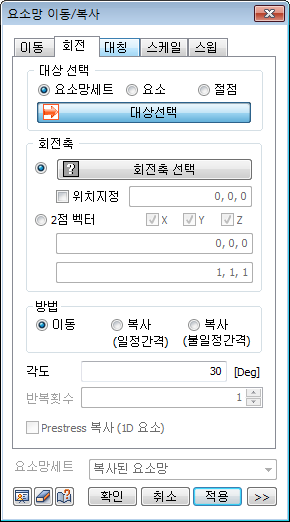

• 회전 이동(또는 복사) 할 절점, 요소 및 요소망세트를 선택 하고 회전축을 정의합니다.

회전축

• 이동/복사의 기준이 되는 회전축을 전체좌표계 기준으로 선택하거나, 2점 벡터 기능으로 방향벡터의 시작점과 끝점 좌표를 입력하여 정의할 수 있습니다. 임의방향으로 기준축을 설정할 때 유용합니다.

• 전체좌표계 기준으로 설정할 경우, “위치지정” 옵션을 이용하여 회전축의 위치를 좌표로 지정할 수 있습니다. 지정된 좌표위치에 회전축을 평행이동시켜 이동된 축을 기준으로 절점을 회전 이동/복사 합니다.

• 2점 벡터 기능에서는 특정 좌표축을 선택(선택해제) 하여 시작점과 끝점으로 정의되는 벡터성분 중 원하는 방향성분에 대해서만 회전축으로 적용할 수 있습니다.

방법

• 선택된 요소의 회전각도 및 회전복사 각도를 설정합니다. 일정한 각도 혹은 임의 지정된 불일정한 각도로 회전시키며 이동/복사할 수 있습니다.

이동

• 회전할 각도를 직접 입력합니다.

복사(일정간격)

• 회전시킬 각도와 반복횟수를 설정합니다. 음수를 입력할 경우 설정된 방향의 반대방향으로 회전합니다.

복사(불일정 간격)

• 각도를 콤마(,) 를 사용하여 나열하거나, 연속해서 반복되는 각도는 횟수@각도를 사용해서 나타냅니다.

• 예를 들어, 10@30 으로 입력할 경우 30의 각도로 회전시키며10개의 요소를 연속적으로 생성하고, 20,30,40 로 입력할 경우, 총 3개의 요소를 각각 20,30, 그리고 40의 각도만큼 회전/복사 하며 요소를 생성합니다.

Prestress 복사(1D 요소)

• 1D 요소를 모델링하고, Prestress(하중)가 입력된 경우 해당 요소망세트를 복사할 때 등록된 하중 정보도 함께 복사합니다.
