개요

• 지반 및 구조물의 특성을 add/정의 합니다. 지반 및 구조물의 요소망 생성시 각 요소망세트에 할당될 특성을 정의하는 것으로. 지반의 경우 어떤 재료를 사용할지 결정하고, 구조물의 경우 단면크기, 형상(강성) 및 수평간격등의 특성을 추가합니다. 수평간격의 경우 2차원 모델에서 1D 구조부재의 수평방향 배치간격을 의미합니다. 또한 보, 판 요소에서 한 요소의 크기(두께)가 변화하는 변단면(Tapered Section)을 설정할 수 있습니다.

방법

생성

• 아래와 같이 총 4가지 타입의 특성중 선택할 수 있으며, 각 특성별로 사용할 재료타입과 단면특성을 추가합니다.



• 각 특성타입별 제공하는 모델종류는 아래와 같습니다. 모델종류에 따라 단면형상/크기 및 간격에 따른 단면강성과 설정가능한 재료가 정의되어 있습니다.

• 단면특성 바로가기

  특성타입	모델종류	지반특성	구조특성	비선형특성
  1D	지오그리드(1D)	X	O	Tension Only
  	그리기전용(1D)	X	X	-
  	트러스	X	O	From Material Tension Only/Hook Compression Only/Gap Nonlinear Elastic
  	임베디드 트러스	X	O	From Material Tension Only/Hook Compression Only/Gap Nonlinear Elastic
  	보	X	O	-
  	임베디드 보	X	O	-
  	말뚝	X	O	-
  2D	지오그리드(2D)	X	O	Tension Only
  	그리기전용(2D)	X	X	-
  	게이징쉘	X	O	-
  	축대칭	O	X	-
  	판	X	O	-
  	평면응력	X	O	Tension Only
  	평면변형률	O	X	-
  3D	솔리드	O	X	-
  기타	강체링크	X	O	-
  	말뚝끝단	X	O	-
  	사용자정의-쉘 인터페이스	X	O	-
  	점스프링	X	O	Linear Elastic Tension Only Compression Only Hook Gap Nonlinear Elastic
  	자유장	X	X	-
  	무한요소	X	X	-
  	매트릭스 스프링	X	O	-
  	인터페이스	X	O	-
  	쉘 인터페이스	X	O	-
  	탄성링크	X	O	Linear Elastic Rigid Body Tension Only Compression Only Nonlinear Elastic
  	액체경계요소	X	X	-

• 각 특성의 입력파라미터 및 상세거동특성에 대한 자세한 설명은 해석메뉴얼 Ch.3을 반드시 참고해 주시기 바랍니다.

수정/복사/삭제

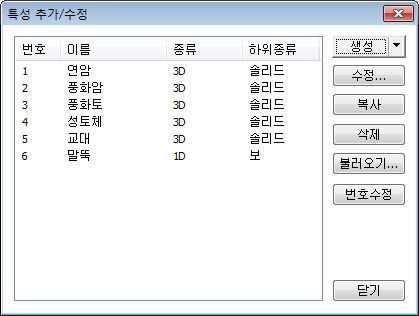

• 추가한 특성의 파라미터를 수정하거나, 특정 파라미터만 변경해가며 여러특성을 추가할 때 복사기능을 활용할 수 있습니다.

불러오기

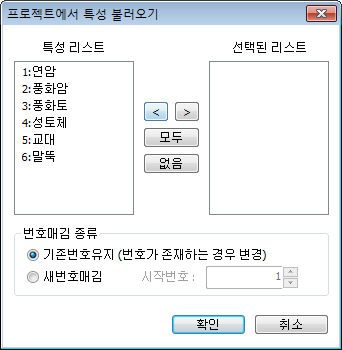

• material/특성이 저장된 다른 모델파일로부터 재료특성을 그대로 불러올 수 있습니다. 기존 프로젝트와 동일한 조건에서 해석을 수행할 때 유용합니다. 특성을 불러올 파일을 선택하면 아래와 같이 해당 파일에 저장된 모든 특성리스트가 출력되고 이중 불러올 특성을 선택할 수 있습니다.



번호수정

• 특성별 등록번호를 수정합니다. add/삭제를 반복할 경우 등록번호는 최근 추가된 번호+1로 자동설정되므로 이를 정렬할 때 사용할 수 있습니다.
