해석설정 Home > GTS NX > 해석 > 해석케이스 > 해석설정

개요

• 모델종류(2D/3D) 및 작업환경을 설정합니다. 설정된 환경에 따라 사용가능한 기능 및 요소등 하위메뉴가 결정됩니다. 단위계 및 해석모델의 초기변수를 설정하며 이는 모델링 과정에서 변경할 수 있습니다.

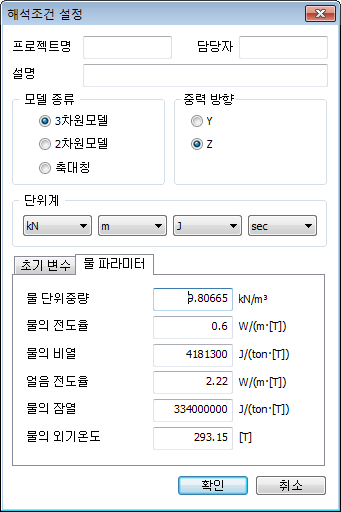

방법

모델종류

• 모델종류를 선택합니다. 3차원 모델은 중력방향을 Y,Z중 선택할 수 있으며, 2차원 및 축대칭 모델은 중력방향이 Y방향으로 고정되어 있습니다.

단위계

• 힘/길이/에너지/시간에 대한 프로젝트 단위를 설정합니다. 설정된 단위계는 모델링 과정 및 해석결과 확인시 언제든 변경할 수 있으며, 우측 하단의 상태표시줄(Status Bar) 에서도 간단히 변경 가능합니다.

• 제공되는 단위계 종류는 아래와 같습니다.

  힘	길이	에너지	시간

• DXF(2D/3D) 파일로 부터 기하형상을 불러오는 경우, AutoCAD는 길이 단위가 없기 때문에, 프로그램에 설정된 단위를 따릅니다. CAD 기하형상을 직접 불러오는 경우에는 대상모델의 길이단위를 파일 불러오기시 별도로 설정할 수 있습니다.

초기변수

• 재료 단위중량에 의한 자중 및 동적하중의 질량을 환산할때, 또는 간극수압 계산을 위한 변수로 중력가속도 와 물의 단위중량을 설정합니다. 초기온도는 온도하중 입력시 적용되는 변수로 설정된 초기온도와 입력한 온도하중의 차이만큼 하중으로 환산하여 적용합니다.

• • 2차원 해석시 지반의 평면변형 두께를 직접 입력받아 해석에 적용합니다. 일반적으로 설정된 길이 단위계에 따라 단위폭을 입력합니다.
