스윕: 1D->2D Home > GTS NX > 요소망 > 추출 > 스윕(1D->2D)

개요

• 1D 요소, 요소변(요소경계선) 또는 선(에지)을 가이드 곡선을 따라 추출하여 2D 요소를 생성 합니다. 이때 사용되는 에지는 Seeding(절점정보) 이 되어 있거나 요소망과 연결되어 있어야 합니다.

방법

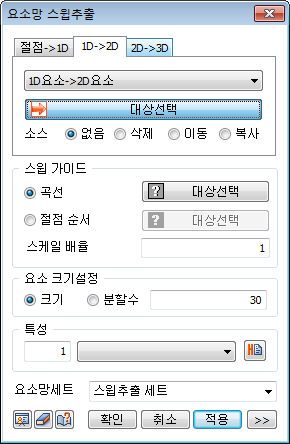

• 추출대상으로 1D요소, 2D 요소 경계선, 혹은 시드정보가 입력된 선(에지)을 선택하고 추출기준으로 스윕가이드 곡선 혹은, 가이드 곡선을 대체할 수 있는 절점들의 위치를 직접 선택합니다. 요소크기는 직접 입력하거나 추출기준으로 선택된 곡선의 분할수로 정의할 수 있습니다. 추출에 사용된 원본 요소(1D요소)는 삭제/이동/복사가 가능합니다. 이동의 경우 추출에 사용한 요소를 추출로 생성된 요소의 끝으로 옮깁니다.

  1D->2D 스윕추출	요소경계선->2D 스윕추출	선->2D 스윕추출

스윕가이드

곡선

• 가이드 곡선은 한 개만 선택할 수 있습니다. 따라서 복잡한 형상의 선은 하나의 와이어로 미리 생성하여 사용해야 합니다.

절점 순서

• 여러 개의 절점을 선택할 경우 선택한 순서에 따라 추출 방향이 결정되므로 여러 개의 절점을 선택하는 경우에는 선택순서에 주의해야 합니다. 또한 절점을 직접 선택할 경우 선택된 절점 사이 거리가 곧 생성될 요소의 크기가 되므로, 별도로 요소크기를 설정하지 않습니다.

스케일 배율

• 요소생성 끝 위치의 스케일 배율을 조정하여 추출되는 요소크기 비율을 설정할 수 있습니다.

• 예를 들어, 2를 입력할 경우 추출 완료위치에서 요소가 시작위치의 2배크기로 생성됩니다.
