결과없는 엔티티 Home > GTS NX > 결과분석 > 일반 > 결과없는 엔티티

개요

• 결과값이 없는 대상의 표현방식을 결정합니다.

방법

NOTE

결과없는 엔티티의 속성 설정

• 결과없는 엔티티의 표시 설정을 지정 합니다.



색상종류

• 결과값이 없는 대상의 색상을 요소망세트로 표현할 것인지, 사용자정의로 표현할 것인지를 지정합니다. 사용자정의시에는 결과 없는 엔티티 표현방식에 따라 지정한 쉐이딩 색상 또는 결과 없는 색깔이 화면에 표시됩니다.

결과없는 요소너비

• 결과값이 없는 대상을 와이어프레임 형식으로 표현할 때 와이어프레임의 두께를 지정합니다.

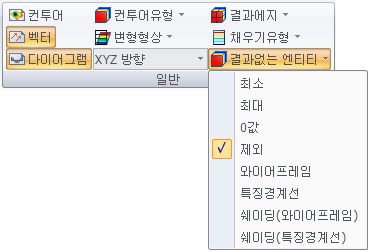

결과없는 엔티티

• 최소값 : 결과값이 없는 대상을 컨투어 과정에서 최소 결과값으로 표시합니다.

• 최대값 : 결과값이 없는 대상을 컨투어 과정에서 최대 결과값으로 표시합니다.

• 0값   : 결과값이 없는 대상을 컨투어 과정에서 0으로 표시합니다.

• 제외   : 결과값이 없는 대상을 컨투어 과정에서 제외합니다.

• 와이어프레임 : 결과값이 없는 대상을 컨투어 과정에서 와이어프레임의 형태로 화면상에 표시합니다.

• 특징경계선 : 결과값이 없는 대상을 컨투어 과정에서 특징경계선으로 화면상에 표시합니다.

• 자유면(와이어프레임) : 결과값이 없는 대상을 컨투어 과정에서 요소망의 자유면을 와이어프레임의 형태로 화면상에 표시합니다.

• 쉐이딩(와이어프레임) : 결과값이 없는 대상을 컨투어 과정에서 와이어프레임을 포함한 쉐이딩 형태로 화면상에 표시합니다.

• 쉐이딩(특징경계선) : 결과값이 없는 대상을 컨투어 과정에서 특징경계선을 포함한 쉐이딩 형태로 화면상에 표시합니다.
