투영 Home > GTS NX > 요소망 > 절점 > 투영

개요

• 절점을 대상 면 또는 에지에 투영이동 시킵니다.

방법

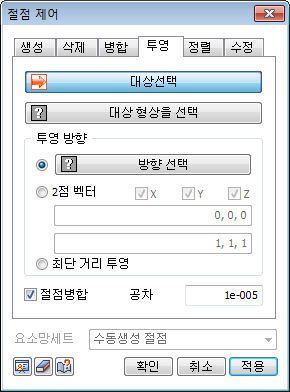

• 투영할 절점을 선택하고, 투영될 대상형상으로 면 또는 에지를 선택할 수 있습니다. 투영방향은 전체좌표계 기준으로 선택하거나, 시작점과 끝점으로 정의되는 임의 벡터방향으로 설정할 수 있습니다.

• "최단 거리 투영"의 경우 투영대상의 법선 방향 최단거리로 자동 투영 이동시킵니다. 요소를 이루는 모든 절점을 선택할 경우 해당 요소망 전체가 이동하며, 일부 절점만 선택할 경우 선택되지 않은 절점은 이전 위치에 그대로 남아있기 때문에 요소형상 및 크기가 투영 거리에 따라 자동으로 변경됩니다.
