절점유량 Home > GTS NX > 침투압밀해석 > 경계조건 > 절점유량

개요

• 임의의 절점에 유량을 입력합니다. 절점유량은 침투/압밀해석(Fully-Coupled)에서 사용되는 경계조건입니다.

방법

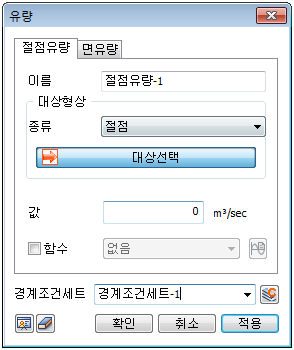

• 특정지점의 시간당 발생하는 유출/유입량을 체적단위로 입력합니다. 선택대상은 [절점], [선], [면], [자유면 절점]이 있습니다.

• [절점]의 경우 절점유량을 정의할 절점을 직접 선택하는 방식이며, [선], [면]을 선택한 경우 해당 선택한 선/면에 포함되어 있는 모든 절점에 유량조건을 정의합니다.

• [자유면 절점]의 경우 선택한 요소 중 자유면 내의 한 절점을 선택하여, 그 절점을 포함한 요소와 접하는 각도가 일정한 각도 이내에 있는 모든 점들이 선택되어집니다.   버튼을 선택하여, 기준절점과 대상요소 및 피쳐각도를 선택할 수 있습니다.



• 시간에 따라 유량이 변하는 비정상해석을 수행하는 경우에는 [함수]로 정의할 수 있습니다.

• 함수 사용시 입력된 값과 함수값이 곱해져서 해석에 반영되어집니다.

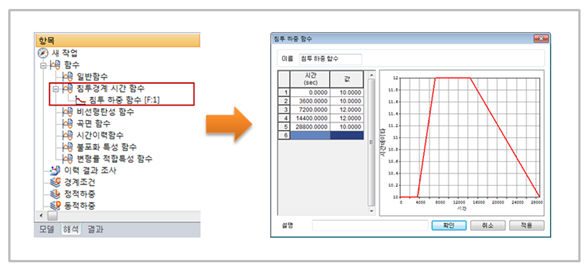

• 정의된 함수는 함수 > 침투경계 시간함수 하위에 등록되며, 마우스 우클릭 > 편집버튼을 통해 테이블 형식으로 편집이 가능합니다.



경계조건세트

• 설정한 구속조건을 원하는 경계조건 세트에 등록합니다. 이 때 사용자가 원하는 대로 경계조건 세트의 이름을 지정할 수 있습니다.

NOTE

• 절점유량 경계조건은 절점에 발생하는 유입, 유출을 모사하기 위한 기능입니다. (+)의 경우 물이 흘러 들어오는 유입을 의미하며, (-)의 경우 물이 빠져나가는 유출을 의미합니다 침투함수와 연계하여 시간에 따라 변화하는 유량 경계조건을 입력할 수 있습니다.

  절점유량 적용(예)
