3D PDF 내보내기 Home > GTS NX > 도구 > 내보내기 > 3D PDF 내보내기

개요

• 해석전 모델정보 및 해석후 결과정보를 3차원 PDF 문서로 저장합니다. PDF 문서상에서 3차원 뷰를 조정하고, 절단면 정보를 확인하는 등 프로그램과 유사한 동작이 가능합니다. 따라서, 모델/결과파일 없이 PDF 문서 하나로 3차원 모델/해석결과 정보를 모두 확인할 수 있습니다.

방법

해석전(모델정보)	해석후(결과정보)

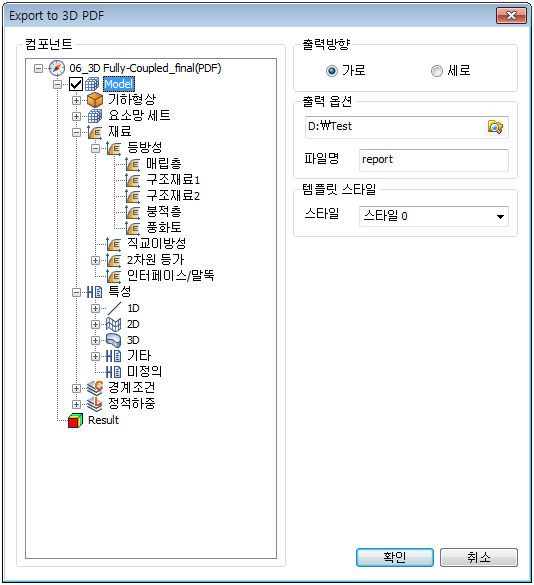

• 해석전에는 모델상의 모든 정보를 PDF파일로 내보내기 합니다. 출력방향, 경로, 파일명을 설정하고 확인버튼을 선택하면 아래와 같이 PDF보고서가 생성됩니다.

• 모델트리, 뷰 도구등 프로그램과 유사한 구조를 가지고 있어, 보이기/감추기 회전,이동등 3차원 모델정보를 확인할 수 있는 기본 동작이 가능합니다.

• 특히, 모델 치수선 및 주석추가 등 편집작업이 가능하고, 3D 모델의 경우 임의 절단면 정보도 확인할 수 있습니다.

• 해석이후에는 결과이미지 저장기능과 유사하게 내보내기 할 결과항목을 구성트리에서 선택한 후 PDF 보고서로 구성할 수 있습니다.

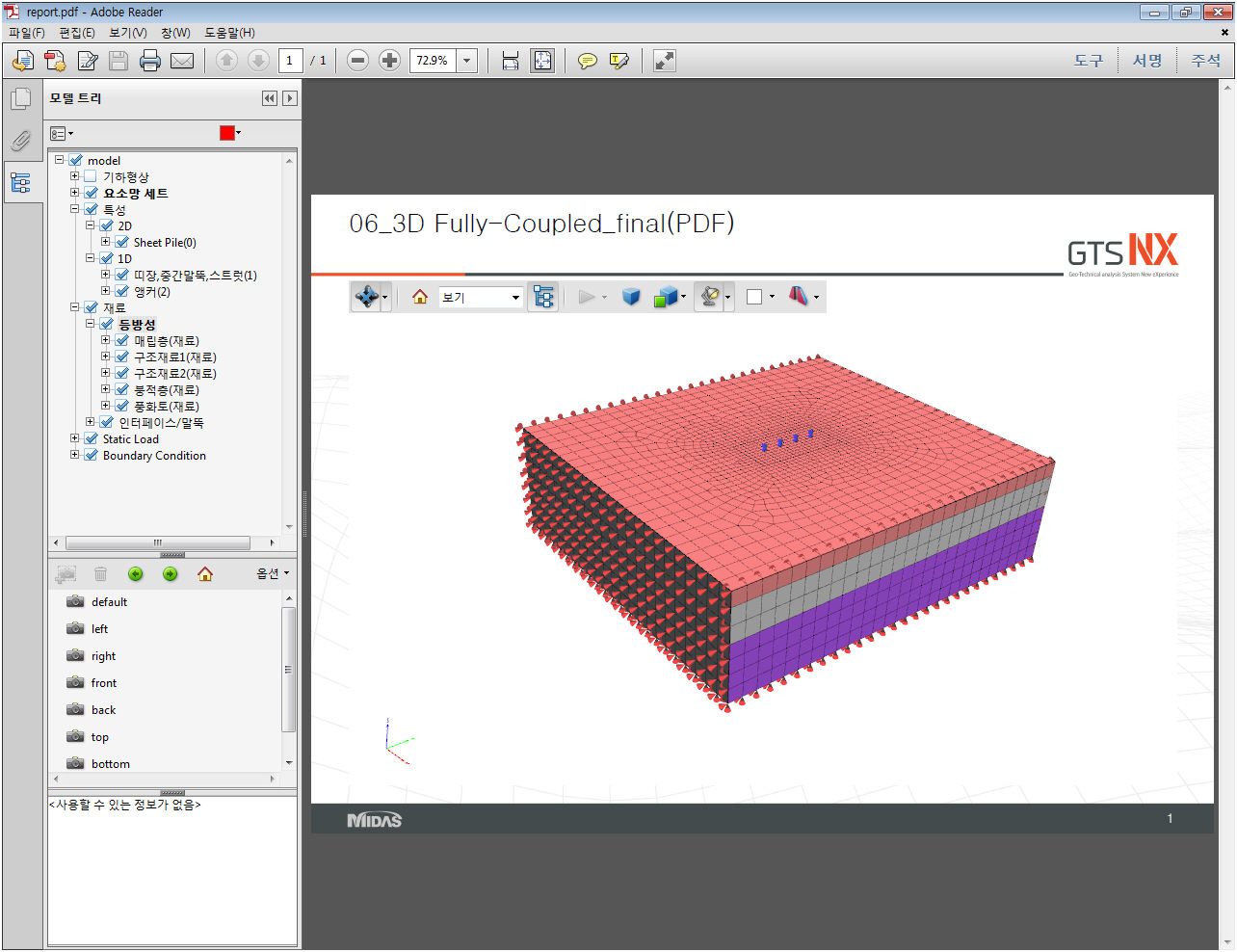

3D PDF

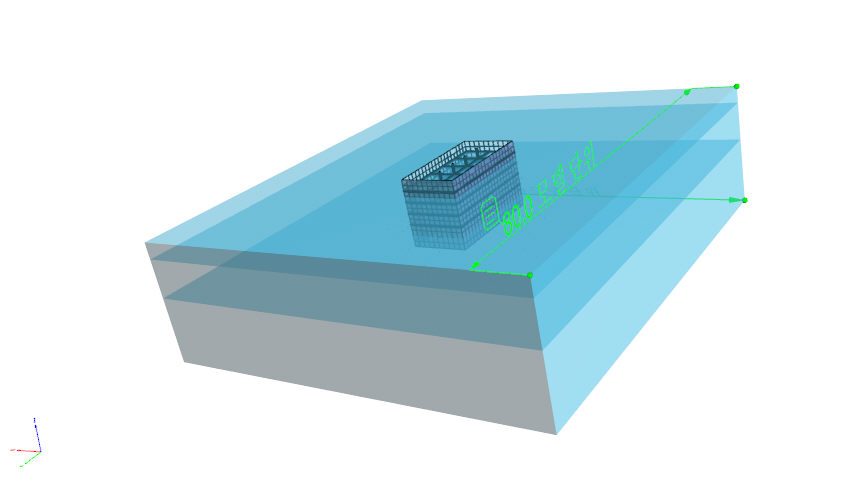

3D PDF(치수선추가)
:---:

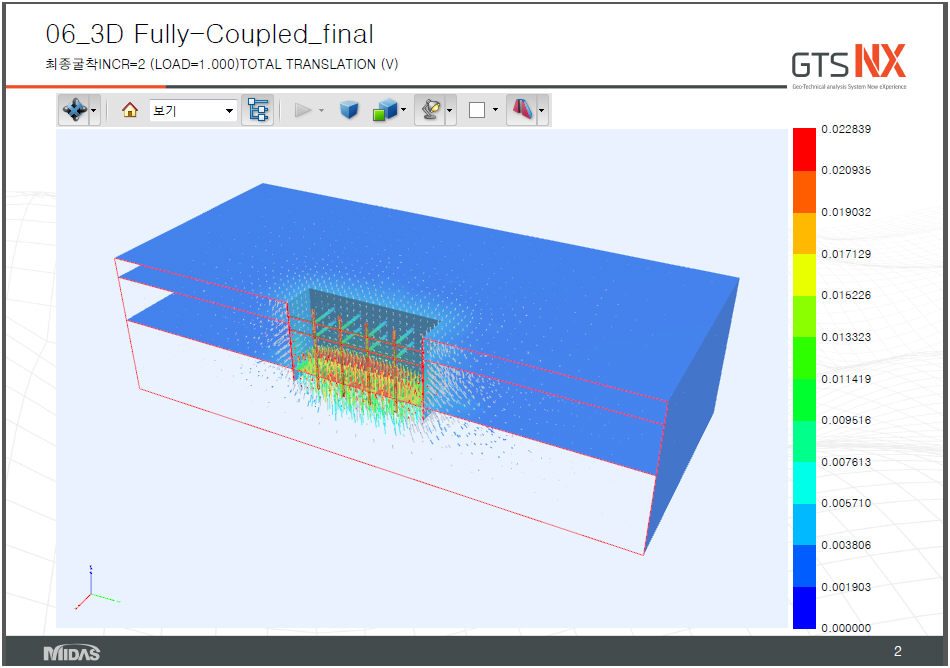

3D PDF(결과정보 예시)
:---:
