개요

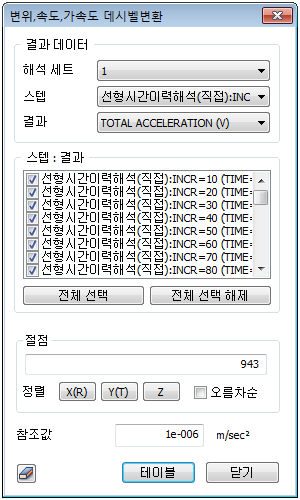

해석세트/스텝/결과를 지정한 후 절점을 선택하고, 참조값을 입력하면 수식에 따라 해당 절점에서의 변위, 속도, 가속도가 데시벨(dB)로 변환됩니다.

\[ N(\mathrm{dB}) = 20 \log_{10}\!\left(\frac{X}{X_{\mathrm{ref}}}\right) \]

일반적으로 진동의 레벨은 g(가속도)나 g2 값을 쓰지만 범용적으로 dB(데시벨)을 많이 씁니다. 이는 소음이나 진동이 발생할 경우 인간이 느끼는 물리량의 범위가 매우 광범위하기 때문에 선형척도로 물리량을 표현하기에는 적절치 못하기 때문입니다.
데시벨(dB)은 물리량 X와 기준 물리량 Xref와의 비를 상용로그함수를 이용하여 표현합니다.
여기서 일반적으로 기준 물리량은 음압의 경우 20μPa, 가속도의 경우 μm/s2 (KS, JIS)를 사용합니다. 20 μPa이라는 음압의 기준은 절대적인 의미라기보다는 “건강한 성인 청년이 들을 수 있는 최소 음압” 등의 주관적으로 표현되는 기준음압입니다.

Quantity	Quantity	Definition	Ref. level
Amplitude Ratios	Vibratory Acc. Level	\(L_a = 20 \log_{10}\!\left(\dfrac{a}{a_0}\right)\ \mathrm{dB}\)	\(a_0 = 10^{-6}\ \mathrm{m/s^2}\)
Amplitude Ratios	Vibratory Vel. Level	\(L_v = 20 \log_{10}\!\left(\dfrac{v}{v_0}\right)\ \mathrm{dB}\)	\(v_0 = 10^{-9}\ \mathrm{m/s}\)
Amplitude Ratios	Vibratory Dis. Level	\(L_f = 20 \log_{10}\!\left(\dfrac{d}{d_0}\right)\ \mathrm{dB}\)	\(d_0 = 10^{-12}\ \mathrm{m}\)

최종 수정일: 2026-03-19
