개요

• 기하형상(면, 선, 점)을 회전시켜 솔리드, 면 그리고 선을 만듭니다. 이 때 면을 사용하면 솔리드를 만들 수 있으며, 선을 사용하면 면을 만들 수 있습니다. 그리고 점을 사용하면 선을 만들 수 있습니다. 특수한 경우로 닫힌 와이어 또는 닫힌 에지를 사용하면 솔리드 옵션을 적용하여 솔리드를 만들 수도 있습니다.

방법

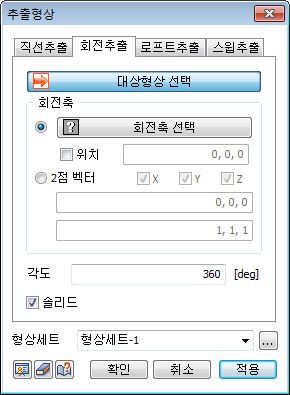

• 회전 추출 작업에 사용될 기하형상(면, 선, 점)을 선택한 후 회전 추출할 축과 각도를 입력합니다.

• 회전축의 경우 아래의 2가지 방식 중 하나로 지정할 수 있습니다.

  • [회전축 선택] : 선택된 단면을 회전 추출할 회전축을 지정 합니다. 이 때 데이텀 축, 데이텀 평면, 면 그리고 에지를 선택할 수 있습니다. [위치]를 체크하여 직접 회전축의 기준점 위치를 지정할 수도 있습니다. 위치를 입력하는 경우 회전축이 입력 값 위치로 이동됩니다.

  • [2점 벡터] : 시작점과 끝점의 좌표를 입력하여 직선 추출의 기준 축으로 사용될 방향 벡터를 지정 합니다. 직접 작업화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

솔리드

• 닫힌 선을 사용하여 솔리드를 생성하는 경우 사용합니다. 닫혀지지 않은 에지 또는 와이어를 사용하여 작업을 수행하는 경우, 이 옵션을 사용하면 오류가 발생하지는 않지만, 잘못된 형상을 만들어지게 되므로 주의합니다.

형상세트

• 회전 추출 명령을 사용하여 생성한 기하형상을 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.

NOTE

• 회전체에 솔리드 요소망이나 2D 요소망을 생성하는 경우, 회전체의 회전축 부근에서 요소망이 몰리는 형상을 관찰할 수 있으며 이는 극점에 의하여 발생하는 현상입니다. 회전체가 아닌 일반적인 모델링 과정에서 곡면에 극점이 생겨나게 되어 요소망 쏠림 현상이 나타날 수도 있습니다.

• 극점으로 인해 야기되는 이러한 현상은 기하형상에서는 해결할 수 없으며 요소망 생성 후 절점이동과 절점병합 등의 명령을 사용하여 수정하는 것이 바람직합니다.
