재료평가 : Bowl 모델 Home > GTS NX > 동적해석 > 도구 > 재료평가_Bowl

개요

• Bowl 모델은 Fukutake & Matsuoka가 다방향 단순 전단에 의한 팽창(dilatancy)을 모델링하기 위해 제안한 모델로, Modified Ramberg-Osgood 모델에 적용되어 지진 하중에 의한 액상화(liquefaction)를 고려하는데 사용되어집니다.

• 실험값과 추정값을 입력하면 재료 정의에 필요한 파라미터가 자동으로 계산됩니다.

방법

해석조건

• 전단변형 증분크기와 계측중단 변형값을 입력합니다.

초기조건

• 초기 평균유효응력, 초기 전단응력, 초기 전단변형률값을 입력합니다.

모델 기본 파라미터

• Ramberg-Osgood 파라미터의 값을 입력합니다.

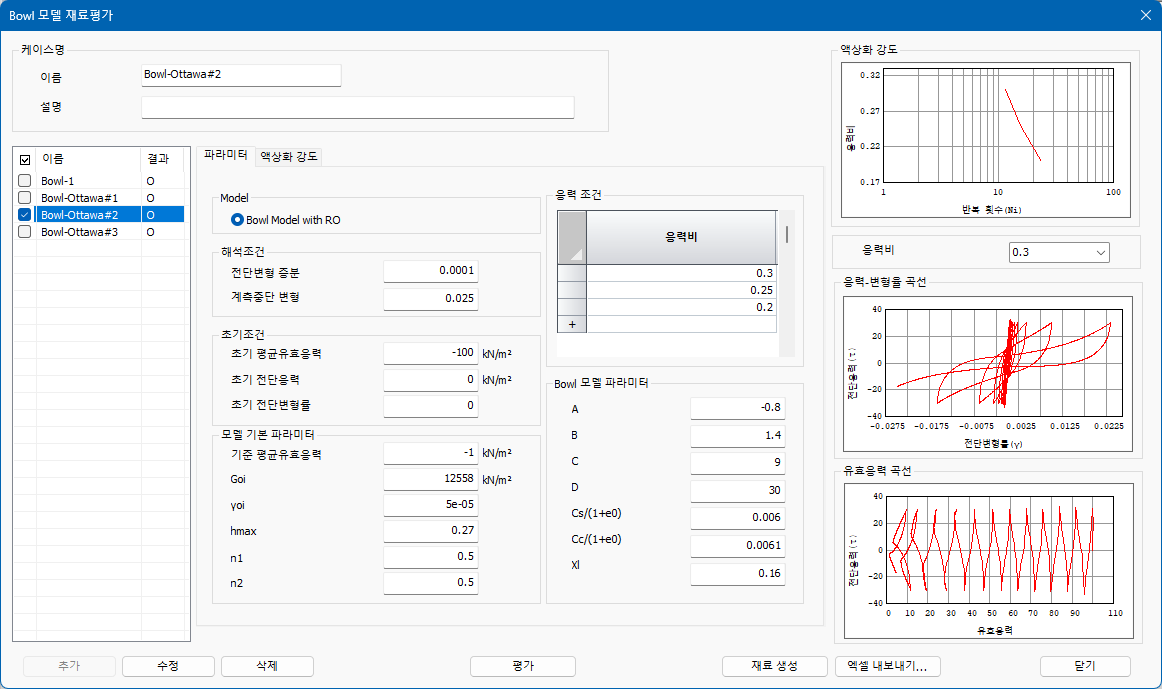

평가

• 평가 버튼을 클릭하면 Bowl 모델에서 사용되는 파라미터인 A, B, C, D, Cs/(1+e0), Cc/(1+e0), Xi 값이 계산되어집니다.

재료생성

• 해당 버튼을 클릭하면 재료물성으로 자동등록되어집니다.
