검사 : 요소검사 Home > GTS NX > 요소망 > 도구 > 검사(요소검사)

개요

• 요소망의 정보를 분석하여, 아래와 같은 구분에 속하는 요소망을 찾기 쉽게 구분해 줍니다. 요소망 검사 메뉴를 적용하면, 요소망의 보이기/감추기 상태에 관계 없이 현재 존재하고 있는 모든 요소망에 대해서 전체적인 자유선, 자유면 등을 계산하여 화면상에 표시합니다.

• 자유면을 확인하는 경우, 요소망이 와이어프레임 상태로 화면상에 표시되며 이로 인하여 모델의 내부에 자유면이 존재하는 경우 자유면의 확인이 어려울 수도 있습니다. 이런 경우에는 대상 요소망을 모두 감춘 상태에서 요소망 검사를 실행합니다.

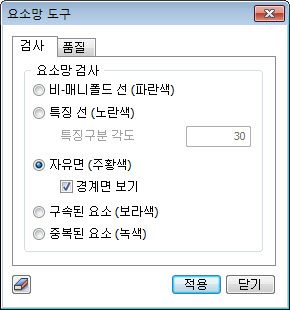

방법

비-매니폴드 엣지(파란색)

• 비-매니폴드 에지를 체크합니다. 푸른색으로 표시됩니다. 세 개 이상의 요소 면이 만나는 요소 에지는 비-매니폴드 에지입니다.

특징 엣지(노란색)

• 특징 에지를 체크합니다. 노란색으로 표시됩니다. 특징 에지는 모델의 외형에 급격한 변화가 있는 선을 의미하며 요소 면과 요소 면 사이 각이 특징구분 각도보다 큰 곳입니다.

  • 특징 구분 각도

  • 특징 에지를 계산하기 위한 특징구분 각도를 입력합니다.

자유면(주황색)

• 자유면을 체크합니다. 주항색으로 표시됩니다. 자유면은 3D 요소들 간에 절점이 연결되어 있지 않은 부분을 의미합니다

  • 경계면 보기

  • 자유면 중 최외곽면을 Show/Hide 하는 옵션입니다.

  • 3차원 요소가 복잡한 경우, 경계면 보기를 체크해제하여 내부에 존재하는 자유면을 용이하게 확인할 수 있습니다. (단, 면과 면이 접촉되어 있어야만 합니다.)

구속된 요소(보라색)

• 구속된 요소를 체크합니다. 보라색으로 표시됩니다.

• 각 3D 요소에 대하여 모든 절점이 자유면 위에 존재하는 요소를 검색합니다. 경계조건이 요소망 자유면에 모두 적용되어 있을 때 구속된 요소는 해석에 영향을 미치지 못합니다.

중복된 요소(녹색)

• 동일한 위치에 동일한 절점정보를 가지는 중복된 요소를 체크합니다. 녹색으로 표시되며, 요소>삭제 기능을 통해 중복된 요소만 삭제할 수 있습니다.
