투영 : 1D-> 2D Home > GTS NX > 요소망 > 추출 > 투영(1D -> 2D)

개요

• 1D 요소, 요소변(요소경계선) 또는 에지를 목표면을 향해 투영추출하며 2D 요소들을 생성 합니다. 이때 사용되는 에지는 Seeding 이 되어 있거나 요소망과 연결되어 있어야 합니다.

방법

방법

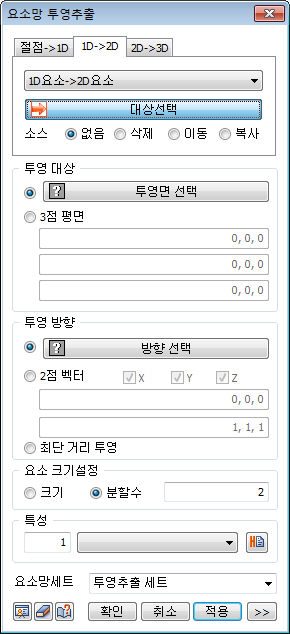

• 투영추출할 1D요소, 2D 요소 경계선, 혹은 시드정보가 입력된 선(에지)을 선택하고, 투영대상 (목표면)과 투영방향을 설정합니다. 요소크기는 직접입력하거나 투영대상까지 거리의 분할수로 정의할 수 있습니다. 추출에 사용된 원본 요소(1D요소) 는 삭제/이동/복사가 가능합니다. 이동의 경우 추출에 사용한 요소를 추출로 생성된 요소의 끝으로 옮깁니다.

  1D요소->2D 투영추출	요소변->2D 투영추출	에지->2D 투영추출

투영대상

• 투영대상(목표면)으로 미리 생성되어 있는 기하형상의 면 또는 요소의 경계면을 선택할 수 있습니다. 또는 "3점평면" 기능으로 임의 3점을 지나는 목표면을 설정할 수 있습니다.

투영방향

• 투영방향은 전체좌표계 축 방향 또는 시작점과 끝점을 연결하는 임의벡터 방향으로 설정합니다. "최단거리투영" 옵션을 적용할 경우 절점에서 투영대상(목표면) 까지 법선방향의 최단거리 방향을 자동으로 설정합니다.
