사면(SAM)결과 Home > GTS NX > 결과분석 > 특수후처리 > 사면(SAM)결과

개요

• 한계평형법 평가인자를 도입한 사면안정해석 결과를 출력하는 기능입니다.

방법

• 해석결과를 확인할 해석케이스를 선택하고, 해석스텝을 지정하면 해당 단계에서 정의한 가상파괴면에 대한 결과를 확인하실 수 있습니다.

• Boundary Set Label을 체크하고, Boundary Set을 지정하여 화면상에 정의한 가상파괴면 영역에 대한 경계조건을 확인하실 수 있습니다.

• Min, Max를 통해 최대/최소값이 발생하는 영역을 빠르게 확인할 수 있으며, Drawing option에서는 해당 지점에서의 파괴면에 대한 두께 및 안전율 크기, 색상을 변경할 수 있습니다.

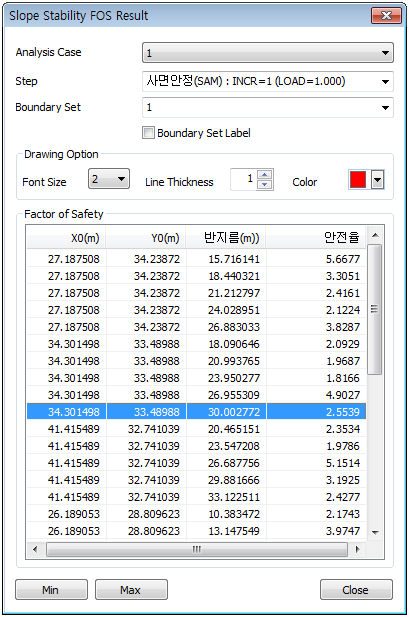

  SAM결과
