스윕패턴 Home > GTS NX > 요소망 > 이동,복사 > 스윕

개요

• 절점, 요소, 요소망세트를 스윕 가이드를 따라 이동 시키며 복사 합니다.

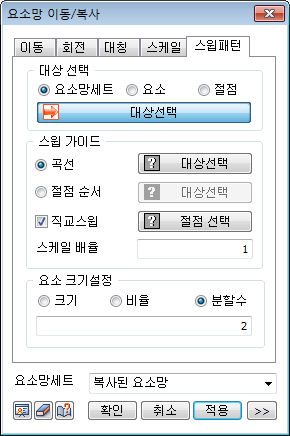

방법

• 절점, 요소 또는 요소망세트를 선택 하고 스윕가이드 곡선 혹은, 가이드 곡선을 대체할 수 있는 절점들의 위치를 직접 선택합니다. 중심점을 설정합니다. 중심점을 기준으로 일정한 비율을 적용하거나, 전체좌표계의 축방향에 따라 선택적으로 배율을 적용할 수 있습니다.



스윕가이드

곡선

• 가이드 곡선은 한 개만 선택할 수 있습니다. 따라서 복잡한 형상의 선은 하나의 와이어로 미리 생성하여 사용해야 합니다.

절점 순서

• 여러개의 절점을 선택할 경우 선택한 순서에 따라 스윕 방향이 결정되므로 여러 개의 절점을 선택하는 경우에는 선택순서에 주의해야 합니다. 또한 절점을 직접 선택할 경우 선택된 절점 사이 거리가 곧 생성될 요소의 크기가 되므로, 별도로 요소크기를 설정하지 않습니다.

직교 스윕

• 복사되는 대상이 항상 스윕 가이드와 직각을 이루도록 하며, 절점을 선택해서 기준점으로 지정할 수 있습니다.

스케일 배율

• 요소생성 끝 위치의 스케일 배율을 조정하여 스윕되는 요소크기 비율을 설정할 수 있습니다.

• 예를들어, 2를 입력할 경우 스윕 완료위치 에서 요소가 시작위치의 2배크기로 생성됩니다.

요소크기설정

• 크기 : 요소의 크기를 직접 설정합니다. 스윕 이동/복사의 경우 스윕되는 간격에 해당합니다.

• 비율 : 0~1사이 비율로 스윕 간격 및 개수를 정의할 수 있습니다.

• 예를 들어, 0.3,0.5,1을 입력하는 경우 스윕가이드 전체 길이에서 0.3,0.5,1의 비율에 해당되는 위치에 요소망을 이동/복사 합니다.

• 분할수 : 스윕가이드 전체길이의 분할수로 스윕되는 간격을 정의합니다.
