이미지파일 Home > GTS NX > 결과분석 > 기타 > 이미지파일

개요

• 해석 완료된 결과를 이미지 파일 또는 이미지 파일이 포함된 워드파일로 출력하는 기능입니다.

방법

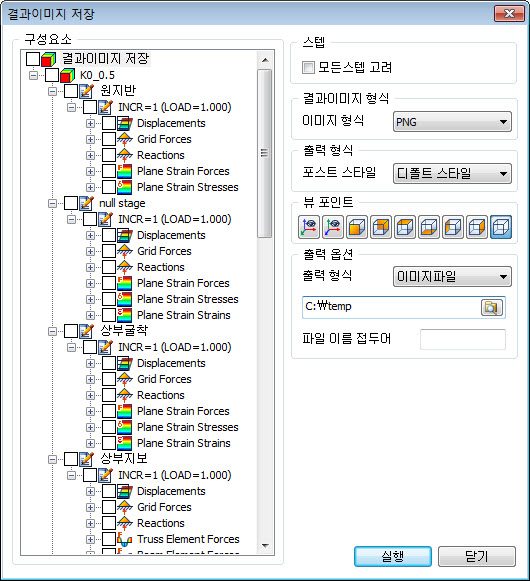

• 결과이미지를 저장하고 싶은 항목을 구성요소의 트리메뉴에서 체크한 후 저장할 이미지 형식을 결정합니다. [모든스텝 고려]를 체크한 후 구성요소를 특정단계에서만 선택하게 되면, 자동으로 모든 단계에서 해당 구성요소가 체크됩니다.

• GTS NX에서는 PNG, JPG, BMP 파일 형식의 이미지를 지원합니다.

• 포스트스타일을 선택합니다.

• 포스트스타일은 현재 적용 중인 후처리 그래픽 표현의 각종 옵션을 결과트리에 저장해두고 다른 결과 데이터를 확인할 때 쉽게 적용할 수 있는 기능입니다.

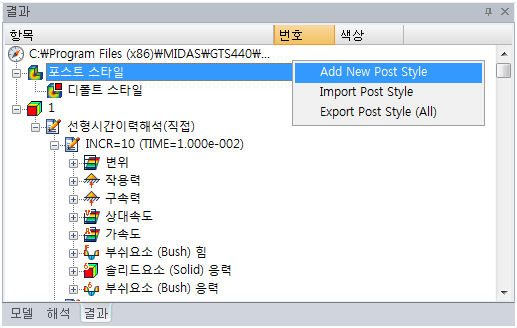

• 좌측 작업트리에서 마우스 우클릭 context 메뉴를 호출한 후 '추가' 메뉴를 이용하여 현재 적용 중인 각종 그래픽 표현 설정을 저장합니다. 저장해 둔 포스트스타일을 적용할 때에는 해당 후처리 스타일을 더블 클릭 합니다.



• 포스트 스타일은 context menu의 'Import Post Style' 메뉴를 이용하여 다른 모델파일에서 사용했던 포스트스타일을 불러올 수 있습니다. 또한 'Export Post Style' 메뉴를 이용하여 현재 모델파일에 설정한 포스트스타일을 별도로 저장할 수 있습니다.

• 뷰 포인트는 화면상에 캡쳐할 당시의 모델 방향을 손쉽게 결정하기 위해 제공됩니다.

• 출력형식을 통해 그림파일 또는 워드파일로 저장할 수 있으며, 출력경로를 지정하면 해당 경로에 이미지 또는 워드문서가 저장됩니다.

• 파일이름 접두어는 파일저장 시 파일명 앞에 자동으로 붙는 접두어를 의미합니다.
