생성: 1D Home > GTS NX > 요소망 > 요소 > 생성(1D)

개요

• 두 절점을 연결하는 1D 요소를 생성 합니다. 인접지반과 절점을 연결하지 않아도 되는 구조요소(말뚝, 임베디드 트러스요소 등)을 개별 생성할 때 유용합니다.

방법

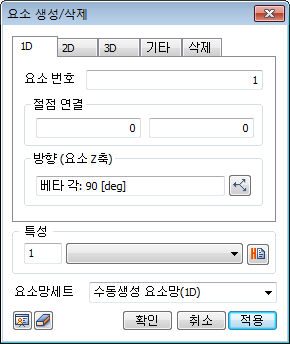

• 1D 요소의 양끝단이 되는 절점의 번호를 입력 합니다. 작업화면에서 미리 생성되어 있는 절점을 순차적으로 선택하여 생성할 수 있습니다. 요소번호는 이전에 생성된 요소최대번호+1 로 자동설정되며 직접 입력할 경우 이전에 생성된 요소번호와 중복될 수 없습니다. 생성될 요소에 할당될 구조특성을 설정하거나 추가할 수 있으며, 요소망 세트를 분리하여 생성할 수 있습니다.

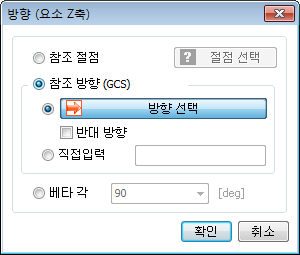

방향 (요소(Z축))

• 1D 요소의 단면특성에서 방향을 일정하게 통일시키거나, 강축방향과 약축방향을 설정할 때 사용됩니다. 요소좌표계를 확인하여 요소의 Z축 방향을 조정하고, 베타각을 기준으로 설정할 수 있습니다.



• 참조절점 : 1D 요소 단면방향의 기준 절점을 선택합니다. 선택한 절점을 기준으로 요소의 Z좌표방향을 설정합니다.

• 참조방향(GCS) : 전체좌표계(GCS)방향, 혹은 직접 입력한 벡터 방향으로 선택한 요소의 Z좌표방향을 설정합니다.

• 베타각 : 0,90,180중에 선택할 수 있으며, 선택한 베타각만큼 요소X축을 기준으로 회전시킵니다.

  베타각:0	베타각:90	베타각:180
