수위 Home > GTS NX > 열해석 > 경계조건 > 수위

개요

• 작업화면 상의 기하형상을 선택하여 변화하는 지하수위를 생성하는 기능입니다.

방법

에지 선택

• 에지를 선택하여 변화하는 지하수위를 손쉽게 생성할 수 있습니다.

• 지하수위가 변하는 변수의 축방향(만일 모델의 x방향에 따라 지하수위가 변화한다면 변수축은 x로 선택합니다.)을 지정하고, 간격값을 입력합니다. (간격이 1m인 경우 선택한 기하형상을 1m 간격으로 나누어 지하수위 선을 생성합니다.)

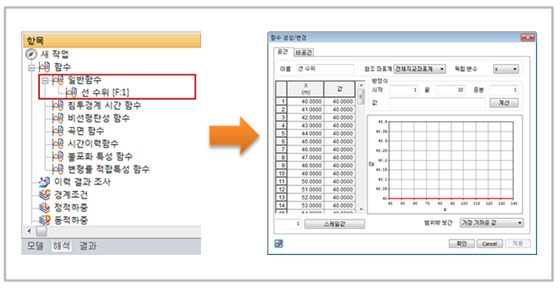

• 생성된 수위는 작업트리 > 해석 > 함수 > 일반함수 하위에 등록되며, 마우스 우클릭 > 편집 버튼을 통해 테이블 형식으로 편집이 가능합니다.



면 선택

• 면을 선택하고 간격값을 입력하여 변화하는 지하수위를 손쉽게 생성할 수 있습니다.

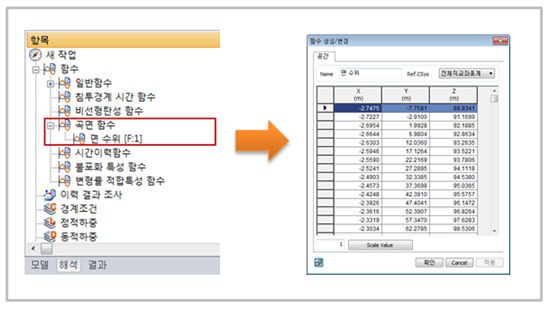

• 생성된 수위는 작업트리 > 해석 > 함수 > 곡면함수 하위에 등록되며, 마우스 우클릭 > 편집 버튼 을 통해 테이블 형식으로 편집이 가능합니다..
