개요

  • 지반해석은 일반적인 구조해석과 비교하여 설명할 수 있습니다. 구조해석에서는 구조물에 작용하는 하중의 불확실성에 비중을 두기 때문에 동일한 구조물에 대하여 다양한 하중을 재하하고 다양한 결과를 체계적으로 조합함으로써 합리적인 범위 내에서 가장 큰 부재력에 대하여 부재 설계를 수행합니다. 이에 반하여 지반해석에서는 하중보다는 시공 단계 및 재료 자체의 불확실성에 중점을 두고 지반 내부에 존재하는 물리적 상태를 파악하는 것이 중요합니다. 따라서, 지반해석에서는 고체요소를 사용하여 지반의 형상과 시공 상황을 최대한 반영하도록 모델링하고 재료의 다양한 비선형성, 이방성 및 원지반 응력 상태를 고려하여 실제 현장상태를 최대한 반영할 수 있어야 합니다.

  • 지반 해석을 위한 프로그램은 실제 현장상태를 모사함으로써 설계조건 또는 시공조건이 적합한지를 판단하기 위하여 사용될 수 있습니다. 지반해석에 있어서 일반적인 정적해석 뿐만 아니라 침투해석, 응력-침투 연계해석, 압밀해석, 시공단계해석, 동적해석, 사면안정해석 등 다양한 해석 분야를 다루게 됩니다.

  • 제공되는 지반해석 기능은 다음과 같습니다. 이번 Section에서는 해석법에 대한 간략한 개요와 해석옵션들을 설명합니다. 자세한 해석알고리즘에 대한 부분은 반드시 해석메뉴얼 Ch.5를 참고해 주시기 바랍니다.

정적해석 (Static Analysis)

침투해석 (Seepage Analysis)

  • 정상류 해석 (Steady State)

  • 비정상류 해석 (Transient)

응력-침투 연계해석 (Coupled Seepage-Stress Analysis)

응력-비선형동해해석

  • [응력-비선형동해석]은 정해석 결과로부터 동해석의 초기응력 상태를 계산하여 내진검토를 한 번에 수행할 수 있는 시공단계세트입니다.

  • 정해석과 동해석에 사용되는 element/경계/하중 조건을 달리하여 실제 거동을 모사할 수 있습니다. 단, '비선형동해석'은 시공단계의 제일 마지막에만 배치할 수 있고,

  • '응력해석'이 비선형 해석인 만큼 해석의 연계성을 고려하여 '비선형시간이력'해석을 제공합니다.

동적해석 (Dynamic Analysis)

사면안정해석 (Slope Stability Analysis)

방법

  • 해석을 수행하기 위한 해석케이스를 생성합니다. 해석법을 선택하고 각 해석에 사용될 해석조건(요소망세트, 경계조건, 하중조건, 기타)을 설정하는 단계입니다. 또한 각 해석법에 따라 상세 해석옵션 및 결과출력 옵션을 조정할 수 있습니다. 특히 시공단계 해석의 경우 아래와 같은 총 5가지 해석을 단계별로 구성하여 설정할 수 있으며, 시공단계 설정시 해석에 사용할 데이터를 정의하게 됩니다. 또한 단계별 해석옵션 및 결과출력 옵션을 조정할 수 있으며, 해석조건을 변경해 가며 하나의 모델에 대해 여러개의 시공단계세트 설정도 가능합니다.

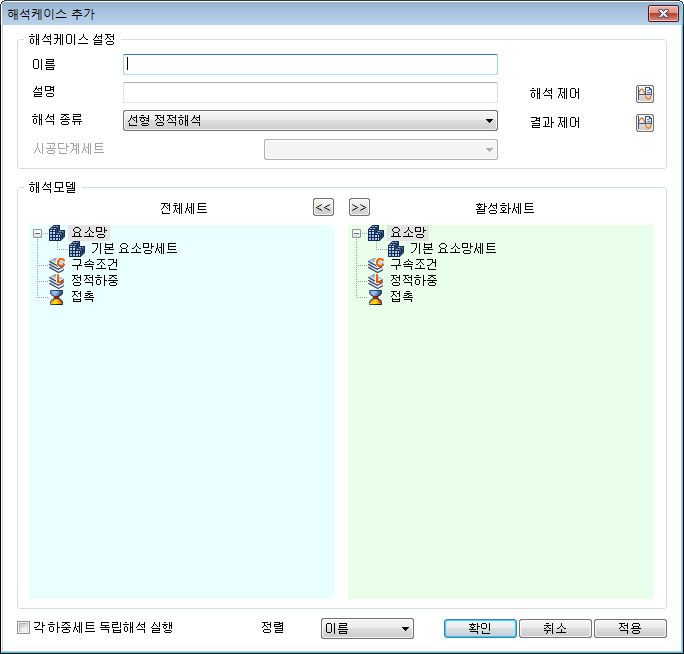

  • 해석케이스 구분을 위한 이름(설명)을 입력한 후 해석종류를 선택합니다. 선택된 해석종류에 따라 해석모델을 정의해야 합니다. 모델에 포함된 전체세트가 해석에 반영되는 것이 아니라, 활성화 세트로 옮겨진 해석조건(요소망, 경계조건, 하중등)이 해석에 반영됩니다. 따라서, 하나의 모델에서 해석조건을 변경해가며 여러 해석케이스를 생성하여 결과를 비교하는 것이 가능합니다. 특히, 선형 정적해석에서는 "각 하중세트 독립해석 실행" 옵션을 통해 활성화된 모든 하중세트를 개별적으로 적용해가며 반복해석을 수행하고 결과를 비교할 수 있습니다.

    시공단계 구성을 지원하는 해석법

  • 각 해석종류(해석법)에 따라 해석 상세설정 (시간스텝, 해석제어, 결과제어)을 추가할 수 있습니다. 이는 각 해석법에 따라 다르며, 해석에 필요한 필수조건들을 설정하는 부분인 만큼 해석케이스 생성전에 반드시 체크해야 합니다.

  • 해석제어 바로가기 link

  • 전체세트를 모두 해석에 반영할 경우  버튼을 통해 모든 조건을 활성화 세트로 이동시킬 수 있으며, 특정 조건만 해석에 반영할 경우 원하는 세트를 선택하고 Drag&Drop 방식으로 활성화 세트로 이동시킬 수 있습니다. 시공단계 해석은 시공단계 정의시 단계별 해석에 사용할 데이터를 이미 설정했기 때문에, 해석을 수행할 세트만 선택합니다.
