해석수행도구 설명

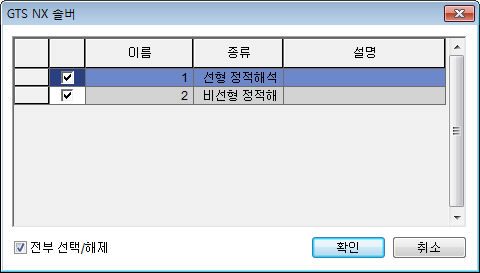

작업모델 해석실행

• 해석을 실행합니다. 체크 버튼을 통해 해석을 수행하고자 하는 케이스를 부분적으로 선택할 수 있습니다.



전처리모드

• 전처리 모드로 전환합니다.

• 전처리 모드에서는 기하개체, 요소망, 하중, 경계조건 등과 같은 전처리 작업사항에 대한 각종 정보가 윈도우 탐색기와 유사한 트리 구조 형태로 실시간으로 표시되며, 개체의 선택과 수정, 보여주기/감추기 등과 같은 다양한 조작을 수행할 수 있는 컨텍스트 메뉴가 제공됩니다.

후처리모드

• 후처리 모드로 전환합니다.

• 해석이 정상적으로 종료되면 프로그램이 자동으로 해석 결과를 읽어오고 확인 가능한 결과들을 트리 구조 형태로 표시합니다. 선택한 결과에 대해 그래픽 출력, 테이블 출력 및 현재 확인 중인 후처리 그래픽 출력 상태의 보존 등과 같은 다양한 조작을 수행할 수 있습니다.

• 기하형상, 요소망 등의 추가적인 작업을 수행하고자 하는 경우에는 반드시 전처리모드 로 전환하여 작업을 수행하신 후 재해석을 수행하셔야만 합니다.
