측정 Home > GTS NX > 도구 > 기하형상 > 측정

개요

• 여러 가지 방법을 사용하여 형상간의 최단 거리 또는 각도를 측정합니다.

방법

• 화면상에서 형상의 점, 선, 면 등을 선택하여 거리 또는 각도를 측정할 수 있습니다.

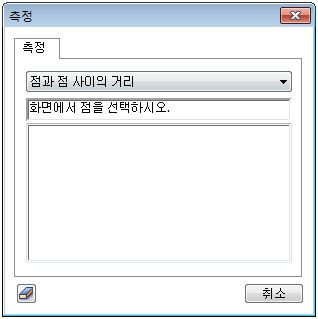

• 거리를 측정하는 방법으로는 [점과 점 사이의 거리], [점과 선 사이의 거리], [점과 면 사이의 거리], [선과 선 사이의 거리], [선과 면 사이의 거리], [면과 면 사이의 거리] 방법이 있으며, 각도의 경우 [세 점 각도] 방법이 있습니다.

NOTE

• 스냅정의(  ) 항목에서 작업에 필요한 스냅을 체크하시면 손쉽게 화면상에서 해당 점을 선택할 수 있습니다.
