레이어지정 Home > GTS NX > 요소망 > 제어 > 레이어지정

개요

• 2D 요소망 생성시 원형 주변의 레이어 메쉬를 생성하여 국부적인 응력 집중 현상을 회피하기 위한 요소망을 생성합니다.

방법

• 대상면을 선택하고 옵셋될 엣지를 선택합니다.

  • 경계층 수 : 옵셋될 층의 개수를 지정(최소값 1)

  • 전체 경계층 높이 : 경계층 수 전체에 대해 더해진 높이를 지정

  • 경계층고 신장비 : 경계층 수가 2 이상일 때, 레이어가 진행됨에 따라 높이값을 비례적으로 조정

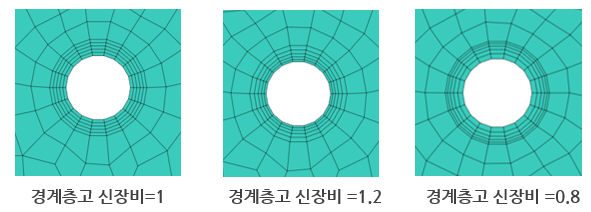

    • 예) 1로 입력되면 같은 높이로 표현되며, 1보다 크면 점점 커지고, 1보다 작으면 점점 작아지는 높이를 갖는 레이어가 생성됩니다.
