GTS NX 소개

• GTS NX는 지반 및 지반/구조물 상호거동에 대한 상세해석을 위해 개발된 프로그램으로 유한요소 해석법(Finite Element Method)에 기반을 두고 있습니다. 기본적으로 굴착, 성토, 구조물배치, 하중 재하 등 설계 및 시공에 직접적인 영향을 주는 조건들에 대한 단계별 해석을 수행할 수 있으며, 하중종류 (정적 하중, 동적 하중), 실제 현상을 모사하기 위한 다양한 해석조건 (지반특성, 수위 등) 및 해석법을 지원합니다.

• 선형/비선형 정적 해석, 선형/비선형 동적 해석, 침투 및 압밀 해석, 사면안정 해석, 시공단계 해석 등 지반의 비선형 거동을 모사할 수 있는 해석법뿐만 아니라, 침투-응력 연계, 응력-사면 연계, 침투-사면 연계, 비선형 동해석-사면 연계 등 다양한 연계해석을 통해 현장에서 발생할 수 있는 모든 경우에 대한 해석 설정 및 결과분석이 가능합니다.

• GTS NX의 작업 화면은 모델링 작업과 해석 절차에 필요한 모든 기능을 쉽게 호출하고, 일반 설계자와 초보자들도 직관적으로 실무해석을 수행할 수 있는 작업환경을 제공합니다.

• 64bit 운영체제를 완벽하게 지원하는 차세대 플랫폼 기반에 신규 그래픽 엔진을 탑재하여 형상연산 및 요소생성 등 최상의 모델링 성능을 제공하고, 64bit 통합 솔버를 통해 대규모 모델일 수록 해석시간의 획기적인 단축을 경험할 수 있습니다.

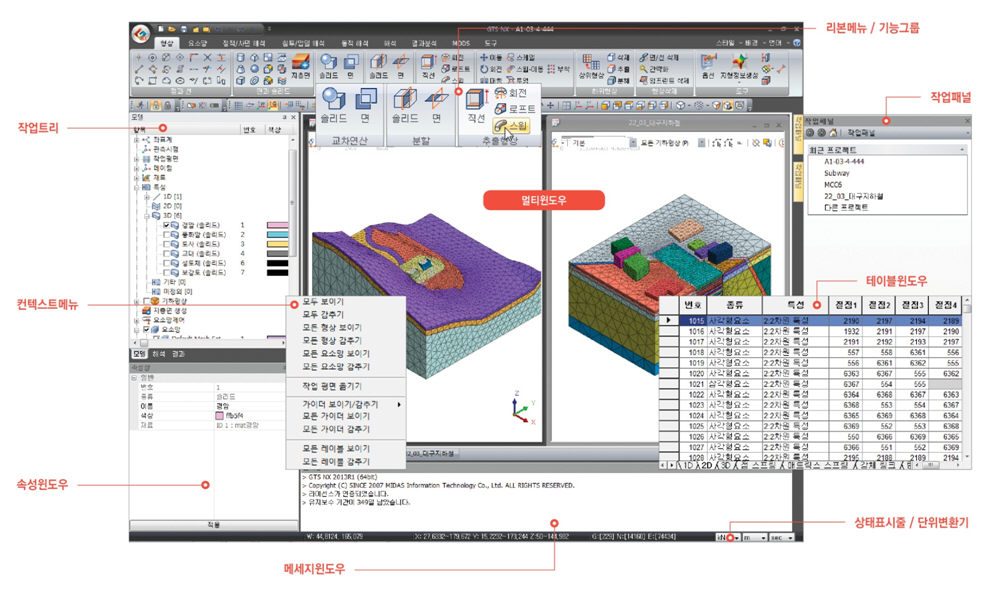

  GTS NX Frameworks

• 본 메뉴얼은 이러한 GTS NX의 효과적인 운용을 위하여 각 메뉴 기능에 대한 자세한 사용법과 입력항목에 대한 설명으로 구성되어 있습니다.

• 각 기능들은 형상 모델링에서 요소망 작성까지 모델링 과정과, 해석법별 경계조건 및 하중조건 설정 등 해석설정과, 각 해석법별 해석 수행 및 결과분석/출력과정 순으로 정리하였으며, 기능 적용 시 도움이 되는 다양한 팁들로 구성되어 있습니다.

• 기능 설명 및 팁들은 프로그램 실행 시 Online manual(F1키)을 통해서도 확인할 수 있습니다.

Chapter 구성

Chapter 1. 시작하기 전에

• 프로그램 개요 및 메뉴얼 내용 구성

Chapter 2. 일반사항

• 프로그램 시작을 위한 기본 메뉴 및 다양한 도구에 대해 설명하고 있습니다. 뷰/선택/모델가이드 등 프로그램 운용을 위한 필수 도구와 작업화면 설정을 위한 툴바에 대한 상세설명을 포함합니다. 메인 메뉴 및 기능에 대한 학습이전에 전체 모델링 및 해석결과 확인 시 필요한 필수 기능들에 대한 숙지가 필요합니다.

Chapter 3. 형상

• 모델링의 첫 번째 단계로 기하형상(선,면,솔리드)을 생성하고 수정하는 모든 기능에 대해 설명하고 있습니다. CAD기반의 작업환경에서 형상을 직접 생성하거나, 다른 프로그램에서 연동한 형상을 수정/편집하여 해석영역을 완성하기 위한 연산기능에 대한 설명도 포함합니다. 이외 형상오류를 탐색하고 자동으로 수정하는 기능도 있습니다.

Chapter 4. 요소망

• 생성된 기하형상을 바탕으로 요소를 생성하고 편집하는 기능에 대해 설명하고 있습니다. 또한, 요소에 할당되는 특성 (지반/구조)에 대해 재료종류별 해석에 영향을 미치는 거동특성과 각 재료 파라미터에 대한 상세 설명을 포함하고 있습니다. 해석수행 전 모델링에서 가장 중요한 단계로, 요소생성시 주의해야 할 사항, 요소품질 및 지반/구조의 재료특성에 대한 부분은 반드시 숙지해야 합니다. 지반 및 구조재료의 특징 및 상세거동 특성은 해석 메뉴얼의 재료 부분을 참고할 수 있습니다.

Chapter 5. 해석조건

• 모델링의 최종단계로, 경계조건 및 하중조건 설정을 위한 기능을 설명하고 있습니다. 또한 단계별 해석을 위한 시공단계 설정기능도 포함합니다. 해석분야에 따른 경계조건 및 하중설정은 올바른 결과분석을 위해 가장 중요한 부분입니다. 또한, 해석하고자 하는 영역의 정확한 시뮬레이션을 위해 각 경계조건 및 하중조건의 의미를 정확히 숙지해야 합니다.

Chapter 6. 해석

• 최종적으로 완성된 모델에 대해 해석법을 선택하고 각 해석법별 주요옵션을 설정하는 부분입니다. 해석조건과 함께 해석법별 옵션 또한 결과에 큰 영향을 미칩니다. 각 해석법에 대한 설명과 해석옵션의 역할 및 결과에 영향을 미치는 범위에 대해 상세히 기술되어 있습니다. 각 해석법에 대한 상세 알고리즘은 해석 메뉴얼의 알고리즘 편을 참고할 수 있습니다.

Chapter 7. 결과분석 및 도구

• 해석수행뿐 아니라 해석된 결과를 분석하고 정리하는 과정 또한 중요합니다. 해석결과를 효율적으로 확인하고 설계적용을 위한 결과출력 과정이 상세히 설명되어 있습니다.
