다각가상활동면 Home > GTS NX > 정적 사면 해석 > 경계조건 > 다각가상활동면

개요

• 비원호형태의 가상활동면을 정의합니다. 가상활동면은 사면안정해석(SAM)에서 사용되는 경계조건입니다. 사면안정해석(SAM)은 2차원 해석에서 수행이 가능하므로, 가상활동면이 해석설정이 2차원모델로 되어있는 경우에만 사용가능합니다.

방법

• 비원호활동면을 정의하는 방식은

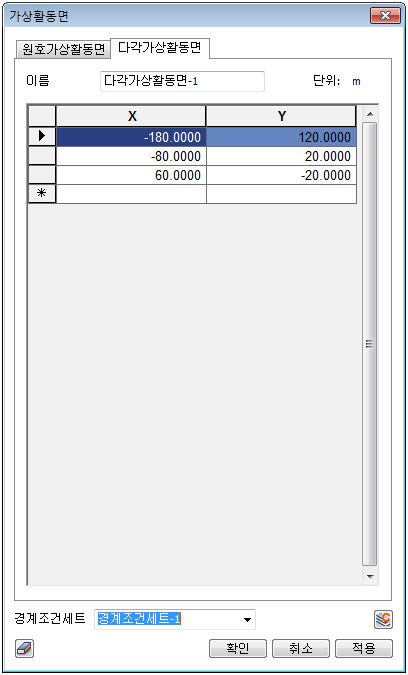

  • Table에 직접 비원호 활동면에 해당하는 좌표 값을 입력하는 방식

  • 작업평면상에서 비원호 활동면에 해당하는 영역에 마우스를 클릭하는 방식

• 이 있습니다. 작업평면상에서 가상활동면을 정의할 때에는 마우스 우클릭으로 입력을 중지할 수 있습니다.

경계조건세트

• 설정한 구속조건을 원하는 경계조건 세트에 등록합니다. 이 때 사용자가 원하는 대로 경계조건 세트의 이름을 지정할 수 있습니다.
