와이어 생성 Home > GTS NX > 형상 > 점과 선 > 와이어 생성

개요

• 3차원 공간 상에 선택된 에지들을 하나의 와이어로 만듭니다.

방법

와이어 생성 방법

• 오차한계 이내에 있는 에지들을 선택하여 하나의 와이어를 생성합니다.

• [오차]란 선택한 에지들이 서로 완전하게 이어져 있음을 판단하는 허용 오차기준을 의미합니다. 예를 들어 에지와 에지가 2.0e-006만큼의 거리로 떨어져 있는 경우, 에지와 에지사이의 거리가 0이 아니지만 오차로 0.0001 (에지와 에지 간의 거리보다 큰 값)을 입력하면 두 에지를 이어 하나의 와이어로 만들 수 있습니다.

• 작업이 수행되면 선택했던 에지들은 사라지고 합쳐진 하나의 와이어만이 남습니다.

형상세트

• 생성한 와이어를 원하는 형상세트에 등록 합니다. 이 때 사용자가 원하는 대로 형상세트의 이름을 지정할 수 있습니다.

NOTE

• 와이어는 에지의 집합의 개념으로 하위형상으로 에지를 계속 가지고 있게 됩니다. 하지만 와이어는 에지들의 집합이므로 추출 등의 명령을 사용하면 각각의 에지에 의한 면들의 집합인 쉘을 생성할 수 있습니다.

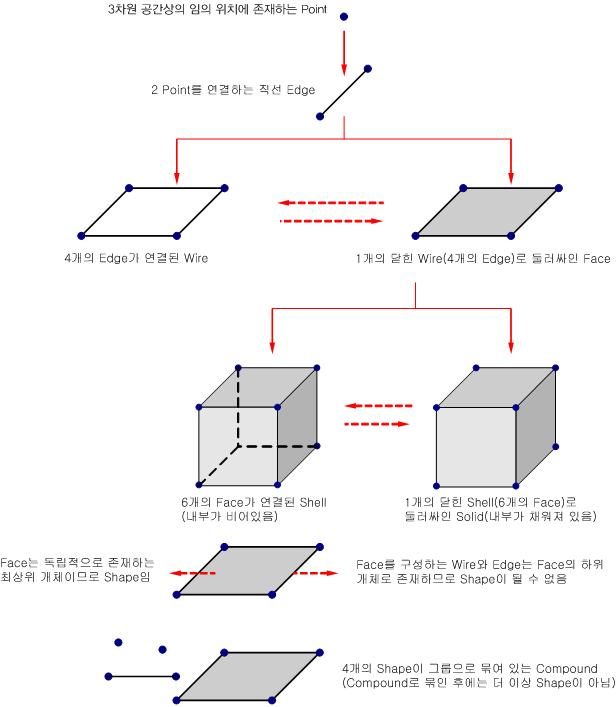

• 이러한 이유 때문에 여러 개의 에지를 추출함으로써 면을 만들려고 하는 경우 와이어 생성 기능은 적절하지 않으며, 기하형상의 위계 관계는 아래와 같습니다.
