응답스펙트럼 Home > GTS NX > 동적해석 > 하중 > 응답스펙트럼

개요

  • 응답스펙트럼해석 수행에 필요한 하중조건과 응답스펙트럼함수(스펙트럼데이터) 그리고 응답스펙트럼 하중의 재하방향을 입력합니다. 응답스펙트럼 해석은 구조물에 동적하중이 작용하는 경우에 응답 물리량의 최고치를 고유주기 또는 고유각진동수나 고유진동수의 함수로 나타낸 것으로써 변위응답스펙트럼, 유사속도응답 스펙트럼, 유사가속도응답스펙트럼으로 나타낼 수 있습니다. 응답해석을 위해 요구되는 하중, 경계조건은 정적해석과 거의 유사하지만, 하중이 시간의 함수로 정의된다는 점이 다르며, 정적해석과 달리 응답해석에서는 관성력(Inertial Force)과 감쇠력(Damping Force)을 포함합니다. 과도응답해석에서 얻어지는 중요한 결과는 절점의 변위, 속도 및 가속도, 요소에 대한 힘과 응력입니다. 이와 관련된 모드별 최대 물리량(변위, 응력, 부재력등) 판정을 위한 모드조합 방법 및 감쇠 설정 방법에 대한 자세한 설명은 해석제어 설정에서 확인할 수 있습니다.

방법

방향

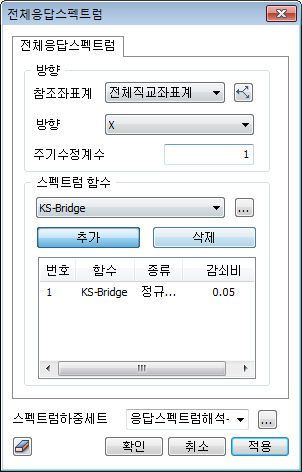

  • 응답스펙트럼 하중의 재하방향을 전체좌표 기준으로 설정하며, 고유치 해석에 의해 발생된 고유주기를 적용할 때 해당고유주기를 일괄적으로 증감할 경우 "주기수정계수"를 입력합니다.

스펙트럼 함수

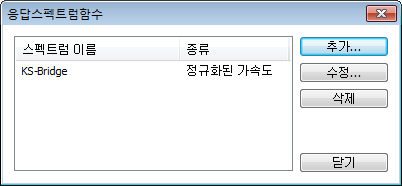

  • 해석을 위한 스펙트럼데이터를 설정합니다.  버튼을 선택하여 스펙트럼함수를 정의할 수 있습니다.

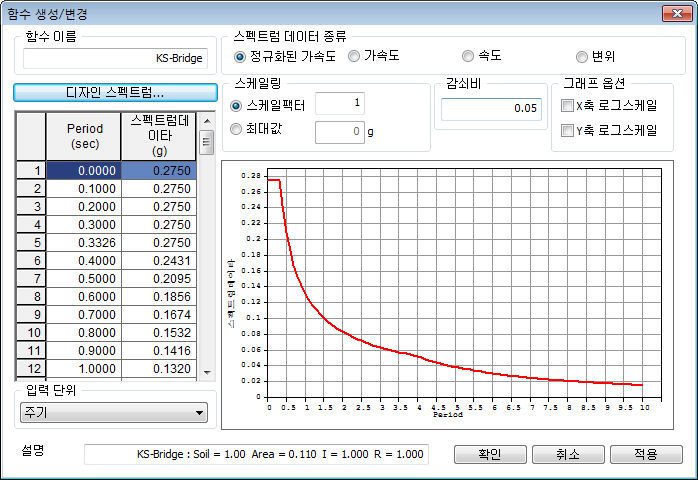

  • 대화상자 좌측의 입력란에 주기와 스펙트럼값을 직접 입력합니다. 위와 같이 입력된 스펙트럼함수는 주기에 대한 스펙트럼값을 그래프로 처리하므로, 그 형태를 쉽게 파악할 수 있습니다. 응답스펙트럼해석에서는 구조물의 고유주기에 해당하는 스펙트럼함수 값을 선형 보간하여 사용하기 때문에 스펙트럼곡선의 곡률이 급격히 변화하는 부분에 대해서는 여러 구간으로 나누어 조밀한 스펙트럼값을 갖도록 하는 것이 바람직하고, 스펙트럼함수의 주기범위는 구조물의 고유주기를 모두 포함하도록 하여야 합니다.

  • 스펙트럼데이터 종류는 정규화가속도(가속도스펙트럼/중력가속도), 가속도, 속도, 변위 스펙트럼이 있으며, 형식을 변경할 경우 데이터 형식의 단위에 따라 변환되지 않고 적용형식만이 변경됩니다. 스케일팩터는 입력된 데이터의 증감계수이며, 최대값 설정으로 입력된 값이 최대가 되도록 전체 데이터를 스케일링 할 수 있습니다. .

  • ‘감쇠비’ 란에는 Response Spectrum에 적용된 감쇠비를 입력하게 되는데 해석을 수행할 구조물의 감쇠비가 다를 경우에는 입력한 스펙트럼 데이터는 구조물 감쇠비에 맞게 가공하여 적용됩니다.

NOTE

디자인스펙트럼 적용

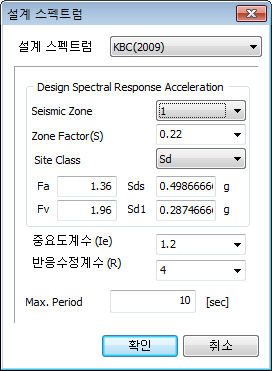

  • 프로그램에 내장된 설계스펙트럼을 이용할 수 있습니다. 기본적으로 내장되어 제공되는 설계용 스펙트럼의 종류는 다음과 같습니다.

    코드명 국가 설명
    KDS(41-17-00:2019) 한국 건축물 내진설계기준(2019)
    KDS(17-10-00:2018) 한국 통합 내진설계기준(2018)
    KBC(2009) 한국 건축구조설계기준(2009)
    KBC(2005) 한국 건축구조설계기준(2005)
    KBC(2016) 한국 건축구조설계기준(2016)
    Korea(Arch, 2000) 한국 건축물 하중기준 및 설계(2000)
    Korea(Arch, 1992) 한국 건축물의 구조기준 등에 관한 규칙
    Korea(Bridge) 한국 도로교 설계기준
    IBC2000(ASCE7-98) 미국 International Building Code 2000
    UBC(1997) 미국 UBC 97 규준
    UBC 88-94 미국 UBC 91 규준
    NBC(1995) 캐나다 National Building Code of Canada
    Eurocode-8(2004) 유럽 구조물의 내진설계 규준
    Eurocode-8(1996) Design 유럽 구조물의 내진설계 규준
    Eurocode-8(2003) Elastic 유럽 구조물의 내진설계 규준
    China(GB/T 51408-2021) 중국 건축물 면진설계기준
    China(JTG/T 2231-01-2020) 중국 내진설계 시방서
    China(GB50111-2019) 중국 철도공정 항진 설계규범
    China(CJJ 166-2011) 중국 도시 교량 내진 설계코드
    China(GB50111-2010) 중국 철도공정 항진 설계규범
    China(GB50111-2006) 중국 철도공정 항진 설계규범 (Code for Seismic Design of Railway Engineering)
    China(GB50111-2001) 중국 건축물 내진 설계규준
    China Shanghai(DGJ08-9-2003) 중국 상해시 건축물 내진 설계규준
    China(JTJ004-89) 중국 도로공사 내진설계 규준
    China(JTG/T B02-01-2008) 중국 내진설계 시방서
    China(GBJ111-87) 중국 철도공사 내진설계 시방서
    Japan(Bridge, 2017) 일본 도로교 설계 규준
    Japan(Arch, 2000) 일본 건축물 하중지침 및 동해설
    Japan(Bridge, 2002) 일본 도로교 설계 규준
    Taiwan(2022) 대만 내진설계 규준
    Taiwan(2006) 대만 내진설계 규준
    TaiwanBrg(89) Horizontal 대만 도로교 내진설계규준
    TaiwanBrg(89) Vertical 대만 도로교 내진설계규준
    IS 1893(2002) 인도 Indian Seismic Code
    IS 1893(2016) 인도 Indian Seismic Code
    NSR-10 콜롬비아 건축물 내진설계 기준(극한강도설계)
    P100-1(2013) 루마니아 설계코드
    NTC2018 이탈리아 기술표준
    DPWH-LRFD BSDS(2013) 필리핀 고속도로 교량 설계기준
    AS 5100.2(2017) 호주 고속도로 교량 설계기준
    IRC SP 114-2018 인도 도로교량 내진설계기준
최종 수정일: 2026-03-19
