개요

• 외기온도(ambient temperature)와 표면온도 차이에 의한 자연대류(natural convection) 조건을 절점, 요소의 경계면이나 선에 부가하는 기능입니다.

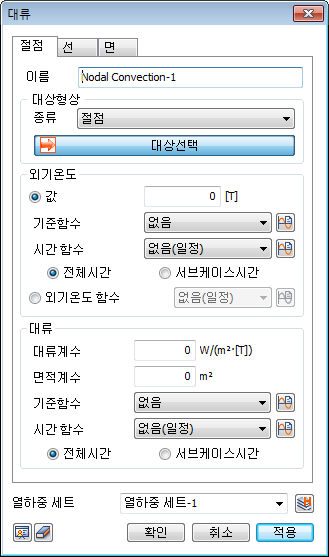

방법

• 모델의 원하는 부분(점, 선, 면, 절점)에 대류조건을 입력할 수 있습니다. 유체 내의 온도차에 따라 발생한 밀도 변화로 부력이 생겨서 발생하는 대류를 자연대류(free convection)라고 하며, 대류에 의한 열전달률은 일반적으로 온도차에 비례합니다. 외기온도(ambient temperature)에서 구조물이 놓여져 있는 대기의 온도를 입력하며 대류계수(convection coefficient)는 대기의 대류계수값을 입력하면 됩니다. 시간에 따른 함수도 적용가능합니다.

외기온도함수

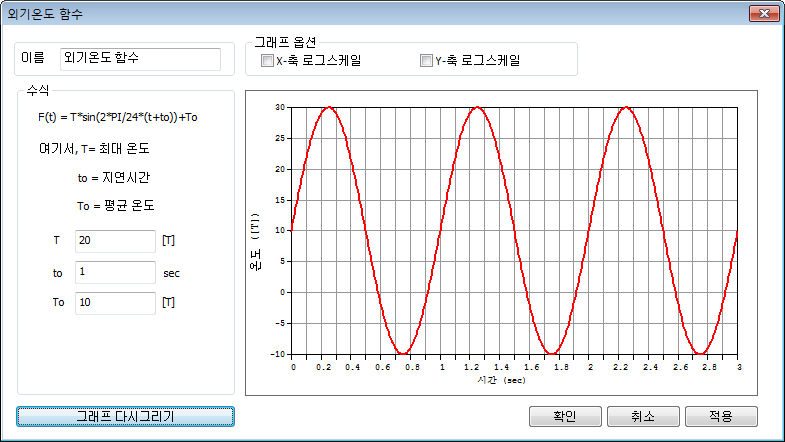

• 외기온도함수(ambient temperature function)에서는 sine 함수로 외기온도를 정의할 수 있으며, 여기서 T : 최고 외기온도, to : 지연시간, To : 평균온도 를 입력받습니다.

대류계수

• 표면 대류계수는 표면 온도 또는 외기 온도에 대한 함수로 표현가능하며, 절점에 대류조건을 부가하는 경우에는 추가적으로 면적계수를 통하여 면적이 결정되어집니다. 선에 부가된 경우 가해진 선의 두께정보 또는 사용자가 입력하는 면적계수를 이용하여 면적이 결정되어집니다.

시간함수

• 시간함수의 경우 전체시간 또는 서브케이스시간을 선택할 수 있습니다. 전체시간의 경우 모델 전체시간을 고려하여 시간함수를 입력하는 방식이며, 서브케이스시간의 경우 해당 시공단계에서의 시간을 고려하여 시간함수를 입력하는 방식입니다.
