시드매칭 Home > GTS NX > 요소망 > 제어 > 시드매칭

개요

• 시드되어 있는 에지의 시드 정보를 다른 에지에 전달하여 시드를 지정 합니다. 일반적으로 두 개의 떨어져 있는 에지의 절점 위치를 유사하게 하여 균질한 요소망을 생성하거나 미세하게 틈이 벌어져 있는 지점에 절점 생성 위치를 유사하게 하여 절점 공유 작업을 수월하게 하기 위해 사용됩니다.

방법

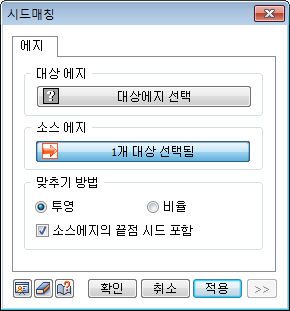

• 시드를 입력할 대상에지와 이미 시드가 입력되어 있는 소스에지를 선택하여 소스에지의 시드정보를 대상에지로 전달합니다.

투영

• 소스에지의 시드를 대상 에지에 최소거리 방향으로 투영합니다.

비율

• 대상에지의 시드가 소스에지의 시드와 동일한 분할률이 되도록 비율로 설정합니다.
