시간이력 정적하중 Home > GTS NX > 동적해석 > 하중 > 시간이력정적하중

개요

• 시간이력해석에 적용되는 시간하중함수를 생성할 때 미리 입력된 정(적)하중을 이용합니다. 정(적)하중에 시간이력함수를 곱하여 동적하중을 정의하는 것입니다. 이때 사용된 시간이력함수의 단위는 무차원으로 시간이력함수데이터 종류에서 “일반”으로 설정된 데이터만 사용할 수 있습니다. 정(적)하중과 시간이력함수의 조합으로 동적 절점(면)하중을 포괄하는 대체 기능입니다.

방법

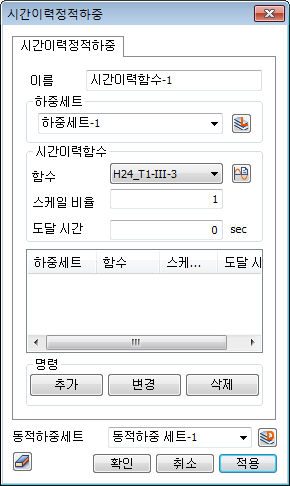

• 하중세트에 적용할 정(적)하중을 선택합니다. 정(적)하중 입력 시 하중 재하 위치와 방향 및 크기는 이미 정해져 있는 상태이며, 여기에 적용할 시간이력함수를 선택합니다. 스케일 펙터로 하중의 증감계수를 정의하거나, 도달시간을 조절하여 하중 재하 지연시각을 설정할 수 있습니다.

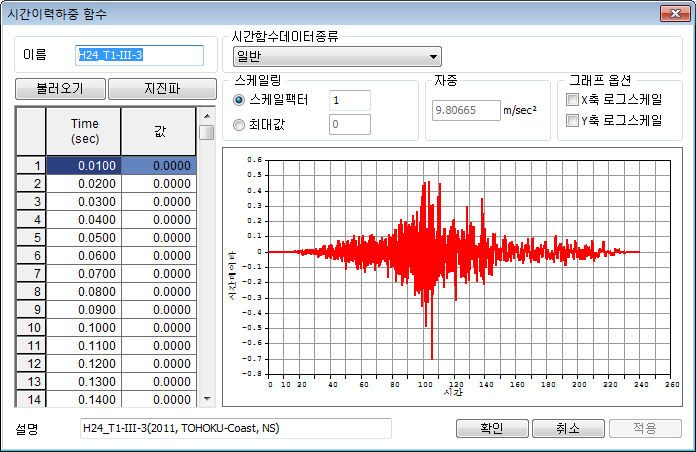

• 버튼을 선택하여 시간이력함수를 추가(선택)하며, 아래 그림과 같이 시간함수데이터종류가 일반(무차원 함수)인 경우에만 적용할 수 있습니다.

• 대화상자 좌측의 입력란에 시각과 해당시각에서의 하중변화비율을 직접 입력하여 시간이력함수를 구성할 수 있습니다. 스케일팩터는 입력된 데이터의 증감계수이며, 최대값을 설정하여 전체 데이터를 입력된 값으로 스케일링 할 수 있습니다.
