단면쉘 Home > GTS NX > 형상 > 도구 > 단면쉘

개요

• midas Civil 또는 midas Gen으로 작성한 프레임 데이터를 쉘 데이터로 변환합니다.

방법

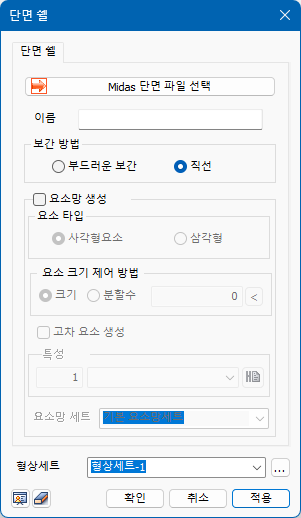

• midas Civil 또는 midas Gen으로 작성한 프레임데이터(*.mcs) 파일을 선택합니다. 선택한 프레임 요소의 양단의 단면을 다차곡선에 따른 보완(부드러운 보간), 선형보간(직선)을 정의하면, 자동으로 쉘요소로 불러집니다.

• 변환 시에 기하형상뿐만 아니라 [요소망 생성]을 체크하면 쉘에 요소망을 생성할 수 있습니다.
