결과변환

개요

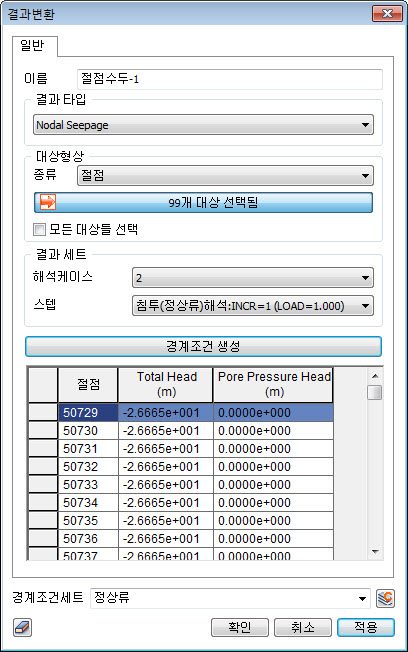

• 해석이 완료된 결과로부터 'Nodal Seepage' 타입을 경계조건으으로 생성하여, 다른 해석케이스에 경계 타입으로 해석이 가능합니다.

방법

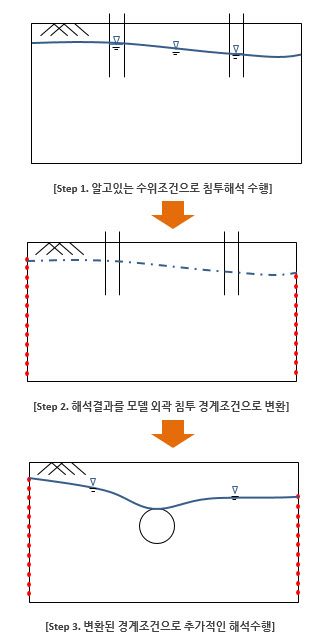

※ 침투해석 결과변환 활용 개념

• 일반적으로 침투해석에서 초기수위에 대한 경계조건은 모델의 외곽에 입력하지만, 모델외곽부에 지정할 경계조건을 알지 못하는 경우가 존재합니다. 이런 경우 침투 해석결과를 경계조건으로 변환하는 기능을 활용할 수 있습니다.

  • Step 1. 모델의 일부 영역에 대한 수위를 알고 있는 경우, 알고 있는 정보를 활용하여 침투해석을 수행하고 전체 모델의 수두조건을 얻음

  • Step 2. 해석이 완료된 모델 외곽부의 절점수두 결과를 수두 경계조건으로 변환

  • Step 3. 변환된 경계조건을 적용하여 추가적인 침투조건을 검토하여 해석 수행
