개요

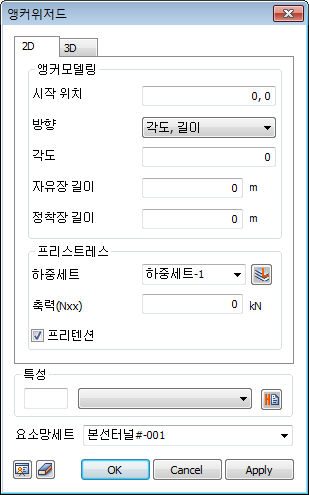

• 간단한 앵커모델링을 손쉽게 생성할 수 있는 위저드입니다.

방법

• 시작위치(앵커의 두부(head) 절점위치)를 사용자가 직접 입력하거나, 작업 창에서 클릭하여 지정합니다.

• 앵커의 설치방향을 지정하는 방법은 [각도/길이], [상대dx, dy], [절대 x, y]에 의한 방법이 있습니다.

길이/각도

• 전 단계에서 입력한 점으로부터의 길이와 각도를 입력 합니다. 이 때 각도는 작업 평면의

• x축을 기준으로한 반 시계 방향의 회전각을 의미 합니다.

상대(dx, dy)

• 전 단계에서 입력한 점으로부터 상대거리를 작업 평면의 2차원 좌표로 입력 합니다.

절대(x,y)

• 작업평면의 2차원 절대좌표값을 입력합니다.

• 앵커의 길이는 자유장과 정착장으로 분류됩니다. 자유장은 요소 생성 시 시드방법을 '분할개수'로 1을 사용하여 항상 1개의 요소로 생성하며, 정착장은 요소 생성 시 시드방법을 '길이간격'으로 1을 사용하여 단위길이를 갖는 요소들을 생성합니다.

• 프리스트레스는 앵커의 초기긴장력을 의미합니다. (+)값은 인장, (-)값은 압축을 의미합니다.

• 프리텐션 옵션을 체크하는 경우 하중을 활성화시킨 시공단계에서 입력한 축력의 손실이 발생하지 않습니다.

• 생성한 프리스트레스는 사용자가 원하는 대로 하중세트의 이름을 지정하여 등록할 수 있습니다.

요소망세트

• 생성한 앵커를 원하는 요소망세트에 등록합니다. 이 때 사용자가 원하는 대로 요소망세트의 이름을 지정할 수 있습니다.
