개요

• 요소망 형상은 SoilWorks)에서 사용되는 중립파일(*.fpn) 형태로 내보낼 수 있습니다.

방법

기하형상(2D)을 SoilWorks 중립 파일로 내보내기

• GTS NX 2차원 모델의 기하형상(선)을 SoilWorks의 중립파일로 내보냅니다. 화면상에 모든 형상 또는 사용자가 직접 내보내기할 에지들을 선택할 수 있습니다.

• [간격 길이(자유곡선)] : B-Spline으로 생성된 선을 일정간격으로 분할하여 내보내기 합니다. B-Spline을 제외한 Line, Arc 타입에는 적용되지 않습니다.

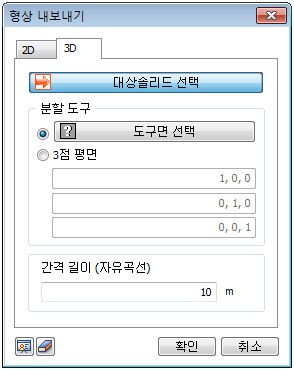

기하형상(3D)을 SoilWorks 중립 파일로 내보내기

• GTS NX 3차원 모델의 기하형상(솔리드)를 도구면으로 분할하여 생성한 정보를 SoilWorks의 중립파일로 내보냅니다.

• [대상 솔리드] : 3차원 기하형상모델(솔리드)를 선택합니다.

• [도구면] : 솔리드를 자르기 위한 도구면을 선택합니다. 도구면을 직접 선택하여 자르거나, 공간상의 3점을 선택하여 생성된 평면을 이용하여 솔리드를 자를 수 있습니다.

• [간격 길이(자유곡선)] : 도구면에 의해 잘린 솔리드의 외곽선들 중에서 B-Spline으로 생성된 구성된 선을 일정간격으로 분할하여 내보내기 합니다. B-Spline을 제외한 Line, Arc 타입에는 적용되지 않습니다.
