삭제 Home > GTS NX > 요소망 > 요소 > 삭제

개요

• 요소를 삭제하는 기능입니다. 모델트리, 혹은 작업화면에서 삭제하고자 하는 요소를 선택 후 Delete 키로 삭제할 수 있지만, 이 기능을 사용할 경우 다음과 같은 옵션을 적용할 수 있습니다.

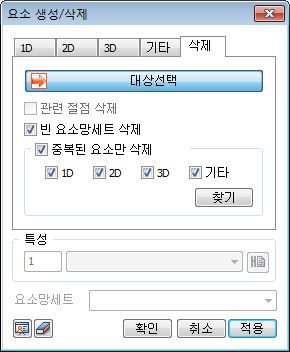

방법

관련 절점 삭제

• 선택한 요소가 삭제되어, 더 이상 요소와의 연결성을 가지고 있지 않게 되는 절점이 발생하는 경우 절점도 함께 삭제 합니다.

빈 요소망 세트 삭제

• 선택한 요소가 삭제되어 더 이상 요소를 갖지 않는 빈 요소망세트를 함께 삭제 합니다.

중복된 요소만 삭제

• 중복된 요소는 동일한 절점을 가지는 서로 다른 요소를 의미하며, 해석 오류의 원인이 되기도 합니다. 동일한 요소에 특성을 변경할 경우, 요소특성변경 경계조건을 사용할 수 있기 때문에, 모델링 과정에서 생성된 중복된 요소는 삭제하는 것이 좋습니다. 선택한 요소 중에서 중복된 요소를 검색한 후, 중복된 요소들 중 1개의 요소만 남기고 나머지는 모두 삭제 합니다.
