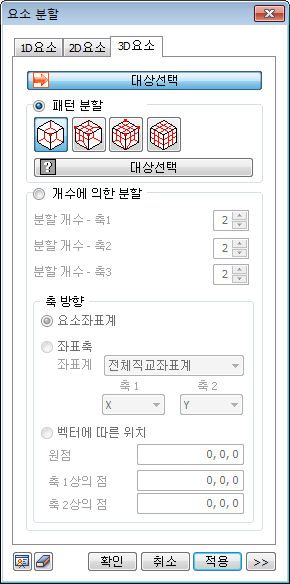

요소분할 : 3D Home > GTS NX > 요소망 > 요소 > 요소분할(3D)

개요

• 3D 요소를 패턴을 사용하거나 개수를 입력하여 여러 개의 요소로 분할 합니다. 육면체 요소만 분할이 가능 합니다.

방법

패턴분할

• 미리 지정된 4개의 패턴 중 하나를 선택하여 분할 합니다. 패턴들의 그림에 나타나 있는 붉은색의 점은 참조 절점의 위치를 의미 합니다. 분할할 3D요소와 패턴을 결정하고 참조절점을 선택합니다.

개수에 의한 분할

• 3D요소의 에지를 몇 개로 분할 할 것인지 분할 개수를 입력하여 균일한 형상으로 분할 합니다. 축1,2,3 방향에 대해 각각 분할 개수를 설정하고, 축방향을 아래와 같은 방법에 의해 정의합니다. 지정한 축 방향과 가장 작은 각도를 이루고 있는 요소 에지에 입력한 축 방향 분할 개수로 분할이 됩니다.

축방향

요소좌표계

• 요소 좌표계의 x축 방향을 축1로 사용 합니다.

좌표축

• 좌표계를 사용하여 축1과 축2를 지정 합니다. 전체 직교 좌표계 또는 전체 원통 좌표계에서 원하는 축을 선택할 수 있습니다.

벡터에 따른 위치

• 두 개의 벡터를 축1과 축2로 사용 합니다. 원점에 벡터의 시작점을 입력하고, 축1 상의 임의의 점과 축2 상의 임의의 점을 입력하여 두 개의 벡터를 생성 합니다.
