수정 Home > GTS NX > 요소망 > 요소 > 수정

개요

• 선택한 요소의 개별 형상 및 특성을 수정하는 기능입니다. 수정하고자 하는 요소를 작업화면에서 선택하거나, ID선택 기능을 이용하여 절점번호를 입력할 수 도 있습니다. 요소 특성 변경은 요소>파라미터 기능으로도 가능합니다.

방법

• 선택한 요소 종류에 따라 아래와 같이 수정에 필요한 입력정보가 자동 출력됩니다.

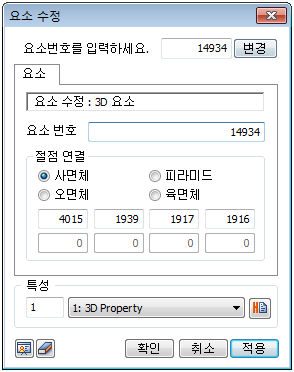

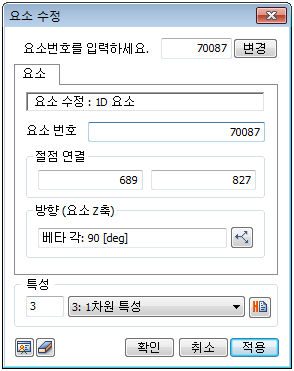

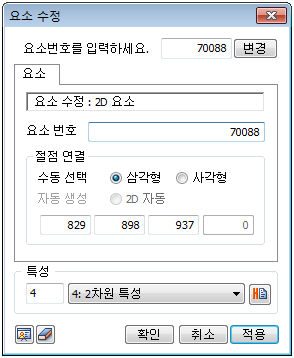

  1D 요소	2D 요소	3D 요소

• 요소를 구성하는 절점 정보를 변경하여 형상을 수정하거나, 특성을 변경합니다. 특정 일부 요소에 대해서 상세 수정이 필요할 경우 유용합니다
