벡터(Vector) Home > GTS NX > 결과분석 > 일반 > 벡터

개요

• 선택한 변위 또는 반력 성분의 크기 및 방향을 각 절점에 벡터로 표시합니다.

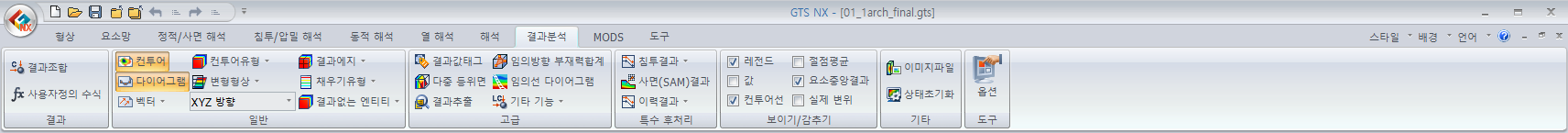

방법

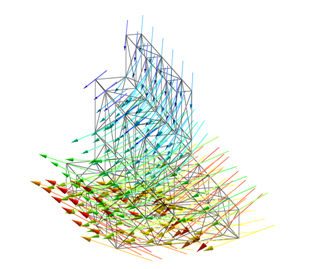

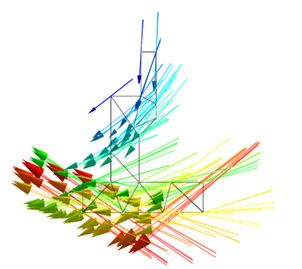

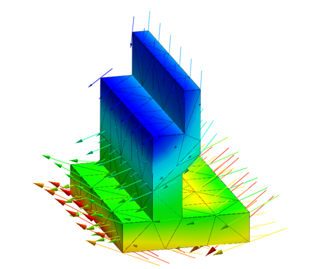

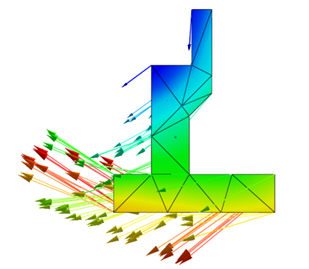

벡터 + 컨투어	벡터	절단면 벡터

NOTE : 벡터의 속성설정

• 해석 결과의 벡터를 이용하여 작업화면에 결과가 표시 됩니다. 이때 사용되는 벡터를 어떻게 표현할 것인지 설정할 수 있습니다.



벡터>스케일 값

• 벡터 결과의 크기를 증감하여 플롯합니다.

  스케일값 = 2	스케일값 = 5	스케일값 = 10

벡터>시작위치

• 절점에 표시할 화살표의 위치를 결정합니다.

  시작위치 = 시작	시작위치 = 중심	시작위치 = 끝

벡터>모든성분

• 요소의 주응력 벡터를 출력하는 경우 True이면 최대주응력과 최소주응력을 동시에 출력합니다.

벡터>자유면만

• 표시할 화살표를 자유면에 위치한 절점에 대하여만 플롯합니다.

  자유면만 Unchecked(False)	자유면만 Checked(True)

화살표머리>종류

• 벡터 화살표의 머리표시 방향을 결정합니다. (한방향/양방향/방향없음)

  한방향	양방향	방향없음

화살표머리>동일크기

• 벡터 화살표의 머리크기를 모두 동일하게 설정합니다. (True/False)

화살표머리>스케일 값

• 벡터 화살표의 머리크기를 증감하여 플롯합니다. (Scale Value)

화살표 몸통>동일크기

• 벡터 화살표의 몸통의 길이를 모두 동일하게 설정합니다. (True/False)

화살표 몸통>스케일 값

• 벡터 화살표의 몸통의 길이를 증감하여 플롯합니다. (Scale Value)

화살표 몸통>선두께

• 벡터 화살표의 몸통의 두께를 증감하여 플롯합니다. (Scale Value)

색상>사용자 정의색깔

• 벡터 화살표의 양수와 음수의 색을 사용자가 지정한 색으로 플롯합니다. (True/False)

색상>양수값 색깔

• 사용자 정의색깔 설정시 양수값으로 표현할 벡터 화살표의 색깔을 결정합니다.

색상>음수값 색깔

• 사용자 정의색깔 설정시 음수값으로 표현할 벡터 화살표의 색깔을 결정합니다.
