번호수정 Home > GTS NX > 요소망 > 도구 > 번호수정

개요

• 요소와 절점의 번호를 다시 구성 합니다. 일정하게 정렬된 번호를 기준으로 결과를 확인하고자 할 때 유용합니다.

방법

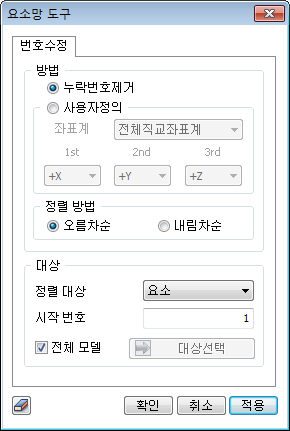

• 정렬대상으로 절점, 혹은 요소를 선택하고 시작번호를 입력합니다. 전체모델을 설정하거나 선택된 절점 (요소)에 대해서만 정렬을 수행할 수 있습니다. "누락번호제거" 옵션을 사용할 경우 절점 (요소)의 번호를 1번부터 연속적으로 정렬 하며, 사용자정의에서 정렬 기준으로 사용할 좌표계의 우선순위를 선택할 수 있습니다. 1st 에 설정된 축을 기준으로 최소번호부터 부여한 후, 1st 축에 영향을 주지 않는 범위에서 2nd축에 의해 번호가 정렬되고, 1st와 2nd 축에 영향을 주지 않는 범위 내에서 다시 3rd 축에 의해 정렬시킵니다.

• 예를 들어, 1st가 X, 2nd가 Y로 3rd가 Z로 지정되어 있는 경우 먼저 1st로 지정된 X좌표를 우선적으로 고려하여 재정렬을 시작합니다. X좌표가 작은 것부터 X좌표가 커지는 방향으로 번호가 증가하며, X좌표가 동일한 대상이 존재한다면 다음 우선 순위인 Y좌표를 고려하여 번호가 진행됩니다. 요소의 경우 무게 중심의 XYZ좌표를 사용하여 재정렬을 합니다.

• 번호순서는 오름차순/내림차순 중 선택할 수 있습니다.
