미압밀 Home > GTS NX > 침투압밀해석 > 경계조건 > 미압밀

개요

• 미압밀층을 모델링하기 위한 기능입니다. 미압밀은 압밀해석에서 사용되는 경계조건입니다.

방법

• 미압밀 경계조건을 정의할 대상을 선택합니다.

• 선택대상은 [요소], [2D 요소], [3D 요소], [면], [파트]가 있습니다.

• [면], [파트]을 선택한 경우 해당 선택한 면/파트에 포함되어 있는 모든 요소에 대해 미압밀 경계조건을 적용합니다.

경계조건세트

• 설정한 구속조건을 원하는 경계조건 세트에 등록합니다. 이 때 사용자가 원하는 대로 경계조건 세트의 이름을 지정할 수 있습니다.

NOTE

• 압밀해석에서 요소들은 절점에 변위자유도와 함께 간극수압에 대한 자유도를 추가로 가지게 됩니다. midas GTS의 압밀해석에서는 두 가지 경계조건 (미압밀 조건, 배수 조건)이 지정되지 않는 한 모든 요소가 간극수압에 대한 자유도를 가지고 있는 것으로 간주합니다. 따라서 성토재와 같이 압밀 거동이 직접적으로 발생하지 않는 요소는  미압밀요소 조건을 정의해 주어 일반 구조요소로서 작용하게 해야 합니다. 또한 압밀요소에서 배수가 발생하는 경계에는 반드시 배수 조건을 정의해 주어야 합니다. 정상적으로 경계조건이 정의되고 압밀해석이 수행된 경우라면 미압밀 조건과 배수 조건이 적용된 부분의 과잉간극수압(excess pore pressure)은 0(zero)이 되어야 합니다.

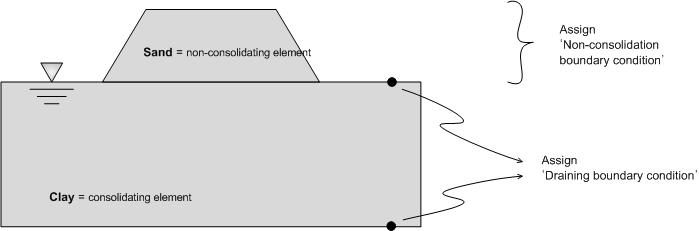

  압밀요소의 경계조건
